Đặc điểm nổi bật của Wemos D1 R2
- Tích hợp WiFi ESP8266 tốc độ cao
- Tương thích kích thước và shield Arduino Uno
- Hỗ trợ lập trình bằng Arduino IDE
- Có cổng Micro USB tiện lợi
- Tích hợp giao tiếp UART, SPI, I2C
- Hỗ trợ kết nối Internet và IoT
- Hiệu năng cao hơn Arduino Uno truyền thống
Thông số kỹ thuật Arduino Wemos D1 R2
| Thông số |
Giá trị |
| Chip chính |
ESP8266EX |
| Điện áp hoạt động |
3.3V |
| Điện áp cấp vào |
5VDC |
| Xung nhịp |
80MHz / 160MHz |
| Flash Memory |
4MB |
| WiFi |
802.11 b/g/n |
| Chân Digital I/O |
11 chân |
| PWM |
Hỗ trợ |
| Giao tiếp |
UART, SPI, I2C |
| Cổng USB |
Micro USB |
| Chuẩn board |
Arduino UNO Compatible |
ESP8266 trên Wemos D1 R2 hỗ trợ kết nối WiFi mạnh mẽ cho các ứng dụng IoT hiện đại.

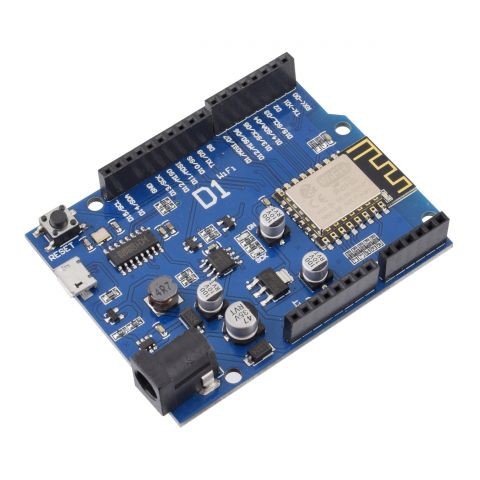

Cấu tạo Board Wemos D1 R2
Board gồm:
- Chip WiFi ESP8266EX
- Cổng Micro USB
- IC chuyển USB UART CH340
- Anten WiFi onboard
- Nút Reset và Flash
- Hệ thống chân GPIO tương thích Arduino Uno
Ứng dụng Arduino Wemos D1 R2
Wemos D1 R2 được sử dụng trong:
- Dự án IoT
- Smart Home
- Điều khiển thiết bị qua WiFi
- Web Server mini
- Hệ thống cảm biến không dây
- Điều khiển relay từ xa
- Thiết bị giám sát môi trường
- Robot và tự động hóa
Lưu ý khi sử dụng
- GPIO ESP8266 hoạt động mức 3.3V
- Cài driver CH340 nếu máy tính chưa nhận COM
- Chọn đúng board ESP8266 trong Arduino IDE
- Không cấp trực tiếp tín hiệu 5V vào GPIO
