Đặc điểm nổi bật của Arduino Nano FT232RL
- Sử dụng vi điều khiển ATmega328P
- Tích hợp chip USB UART FT232RL chính hãng FTDI
- Tương thích hoàn toàn Arduino IDE
- Kích thước nhỏ gọn dễ tích hợp
- Hỗ trợ UART, SPI, I2C
- Kết nối USB ổn định và tốc độ cao
- Có thể cắm trực tiếp lên breadboard
Thông số kỹ thuật Arduino Nano FT232RL
| Thông số |
Giá trị |
| Vi điều khiển |
ATmega328P |
| Chip USB UART |
FT232RL |
| Điện áp hoạt động |
5V |
| Điện áp đầu vào |
7 – 12VDC |
| Xung nhịp |
16MHz |
| Flash Memory |
32KB |
| SRAM |
2KB |
| EEPROM |
1KB |
| Chân Digital I/O |
14 chân |
| PWM |
6 chân |
| Analog Input |
8 chân |
| Giao tiếp |
UART, SPI, I2C |
| Cổng USB |
Mini USB |

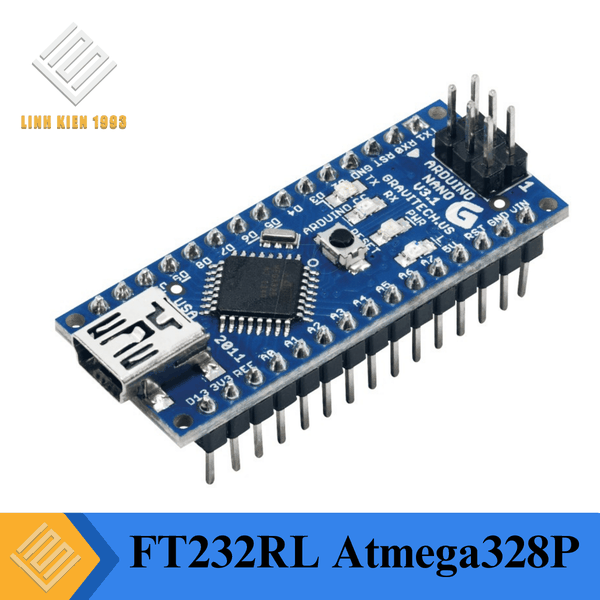

Cấu tạo Board Arduino Nano
Board gồm:
- Vi điều khiển ATmega328P
- Chip FT232RL USB to UART
- IC nguồn ổn áp
- Cổng Mini USB
- Nút Reset
- Hệ thống chân GPIO mở rộng
Ứng dụng Arduino Nano FT232RL
Arduino Nano được sử dụng phổ biến trong:
- Dự án IoT
- Robot mini
- Smart Home
- Điều khiển cảm biến
- Mạch relay và LED
- Thiết bị nhúng mini
- DIY điện tử
- Học tập lập trình Arduino
Lưu ý khi sử dụng
- Chọn đúng board Arduino Nano trong Arduino IDE
- Không cấp nguồn vượt quá điện áp khuyến nghị
- Cắm đúng chiều khi sử dụng breadboard
- Tránh chạm chập các chân GPIO
