Đặc điểm nổi bật của Arduino Mega2560 R3
- Sử dụng vi điều khiển ATmega2560 mạnh mẽ
- Tích hợp chip USB UART CH340
- Thiết kế chip dán SMD ổn định
- Số lượng chân I/O lớn
- Tương thích hoàn toàn Arduino IDE
- Hỗ trợ nhiều giao tiếp UART, SPI, I2C
- Phù hợp cho dự án lớn và phức tạp
Thông số kỹ thuật Arduino Mega2560 R3
| Thông số |
Giá trị |
| Vi điều khiển |
ATmega2560 |
| Chip USB UART |
CH340 |
| Điện áp hoạt động |
5V |
| Điện áp đầu vào |
7 – 12VDC |
| Xung nhịp |
16MHz |
| Flash Memory |
256KB |
| SRAM |
8KB |
| EEPROM |
4KB |
| Chân Digital I/O |
54 chân |
| PWM |
15 chân |
| Analog Input |
16 chân |
| UART |
4 cổng UART |
| Giao tiếp |
UART, SPI, I2C |
| Cổng USB |
USB Type B |

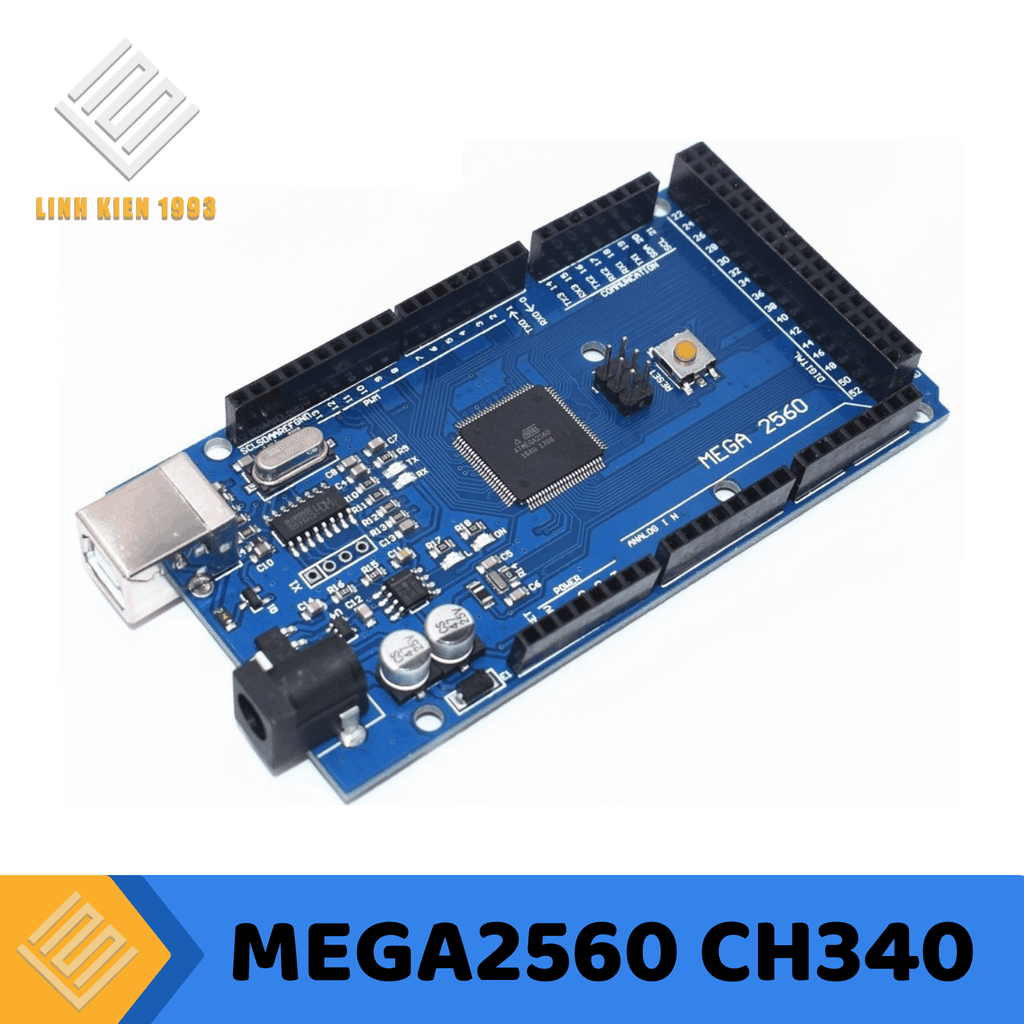

Cấu tạo Board Arduino Mega2560
Board gồm:
- Vi điều khiển ATmega2560 SMD
- Chip CH340 USB to UART
- IC ổn áp nguồn
- Cổng USB Type B
- Jack nguồn DC
- Hệ thống chân GPIO mở rộng
- Nút Reset onboard
Ứng dụng Arduino Mega2560
Arduino Mega2560 được sử dụng trong:
- Robot và tự động hóa
- Máy in 3D
- Máy CNC
- Smart Home
- Hệ thống IoT
- Điều khiển nhiều cảm biến
- Dự án điện tử lớn
- Hệ thống điều khiển công nghiệp mini
