Đặc điểm nổi bật của Arduino Pro Mini 3.3V 8MHz
- Sử dụng vi điều khiển ATmega328P
- Hoạt động ở mức điện áp 3.3V an toàn cho nhiều module
- Xung nhịp 8MHz tiết kiệm năng lượng
- Thiết kế siêu nhỏ gọn
- Tương thích Arduino IDE
- Hỗ trợ UART, SPI, I2C
- Phù hợp cho thiết bị pin và IoT
Thông số kỹ thuật Arduino Pro Mini V2
| Thông số |
Giá trị |
| Vi điều khiển |
ATmega328P |
| Điện áp hoạt động |
3.3V |
| Xung nhịp |
8MHz |
| Điện áp đầu vào |
3.35V – 12VDC |
| Chân Digital I/O |
14 chân |
| PWM Digital I/O |
6 chân |
| Chân Analog Input |
8 chân |
| Flash Memory |
32KB |
| SRAM |
2KB |
| EEPROM |
1KB |
| Giao tiếp |
UART, SPI, I2C |
| Kích thước |
33 x 18mm |

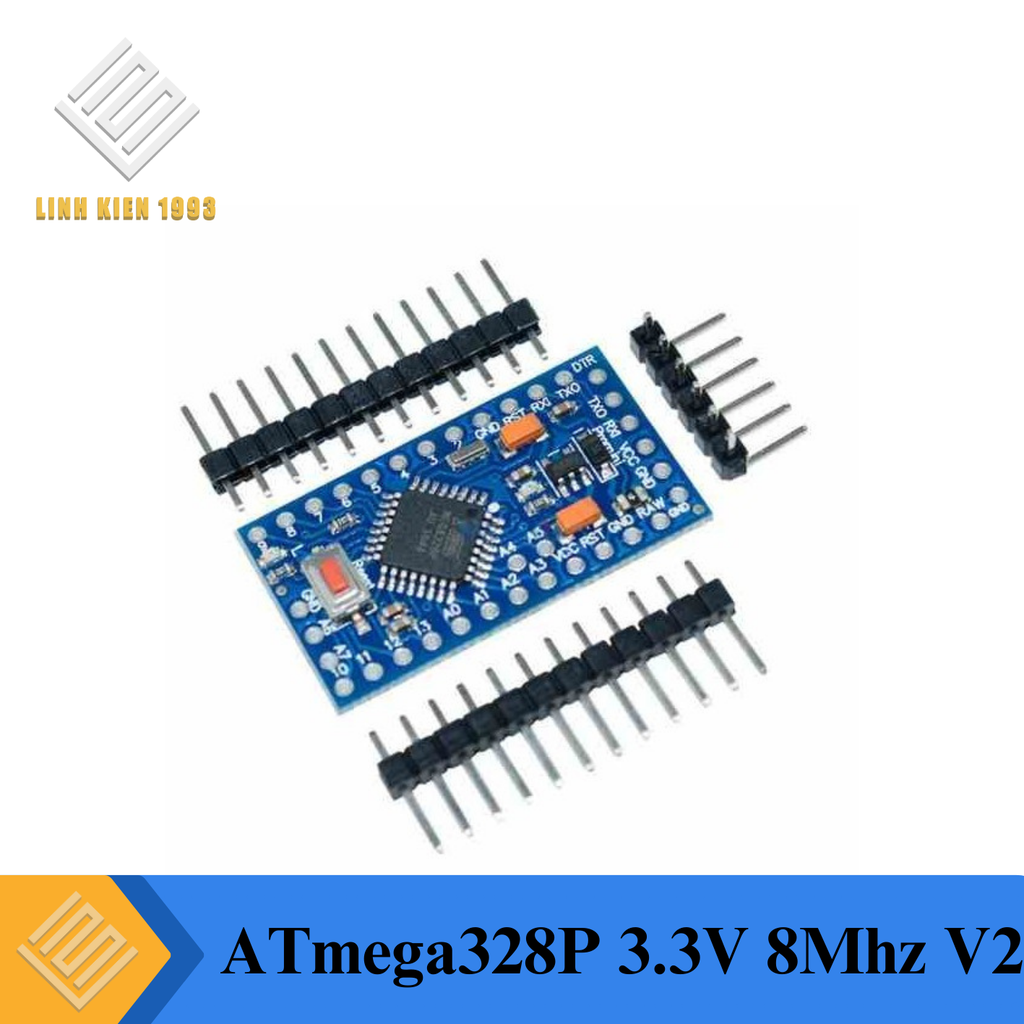

Cấu tạo Board Arduino Pro Mini
Board gồm:
- Vi điều khiển ATmega328P
- IC ổn áp onboard
- Nút reset
- Chân Digital và Analog mở rộng
- Header UART dùng để nạp chương trình
Lưu ý: Board không tích hợp cổng USB, cần sử dụng module USB to TTL để nạp code.
Ứng dụng Arduino Pro Mini 3.3V 8MHz
Arduino Pro Mini được sử dụng rộng rãi trong:
- Dự án IoT
- Thiết bị dùng pin
- Robot mini
- Smart Home
- Thiết bị cảm biến không dây
- Hệ thống điều khiển nhúng
- DIY điện tử
- Thiết bị đeo thông minh
Lưu ý khi sử dụng
- Cần module USB to TTL để nạp chương trình
- Chọn đúng board và bootloader trong Arduino IDE
- GPIO hoạt động mức 3.3V
- Không cấp điện áp vượt quá mức cho phép
