Đặc điểm nổi bật của Arduino Pro Mini 3.3V
- Sử dụng vi điều khiển ATmega328P
- Kích thước mini tiết kiệm không gian
- Hoạt động ở mức điện áp 3.3V
- Xung nhịp 16MHz ổn định
- Tương thích Arduino IDE
- Tiêu thụ điện năng thấp
- Phù hợp cho thiết bị nhúng và IoT
Thông số kỹ thuật Arduino Pro Mini
| Thông số |
Giá trị |
| Vi điều khiển |
ATmega328P |
| Điện áp hoạt động |
3.3V |
| Xung nhịp |
16MHz |
| Điện áp đầu vào |
5V – 12VDC |
| Chân Digital I/O |
14 chân |
| PWM Digital I/O |
6 chân |
| Chân Analog Input |
8 chân |
| Flash Memory |
32KB |
| SRAM |
2KB |
| EEPROM |
1KB |
| Giao tiếp |
UART, SPI, I2C |
| Kích thước |
33 x 18mm |
Arduino Pro Mini được thiết kế tối ưu cho các dự án cần kích thước nhỏ và tiết kiệm năng lượng. (arduino.cc)

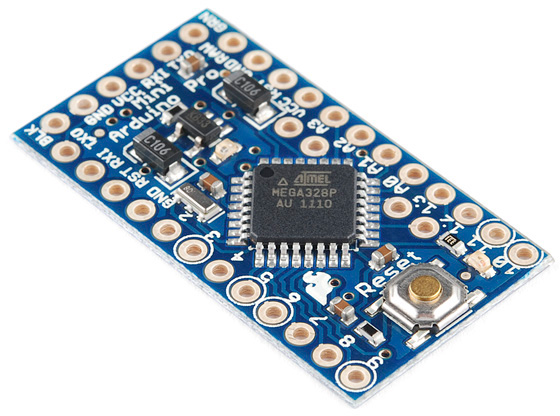

Cấu tạo Arduino Pro Mini
Board gồm:
- Vi điều khiển ATmega328P
- IC ổn áp onboard
- Chân Digital và Analog
- Nút reset
- Header giao tiếp UART nạp chương trình
Lưu ý: Arduino Pro Mini không tích hợp cổng USB, cần dùng mạch nạp USB to TTL để lập trình.
Ứng dụng Arduino Pro Mini
Arduino Pro Mini được sử dụng trong:
- Dự án IoT
- Robot mini
- Thiết bị đeo thông minh
- Mạch cảm biến không dây
- Thiết bị nhúng tiết kiệm năng lượng
- Smart Home
- Thiết bị DIY điện tử
Lưu ý khi sử dụng
- Cần mạch USB to TTL để nạp code
- Kiểm tra đúng mức điện áp 3.3V
- Không cấp nguồn vượt quá mức cho phép
- Chọn đúng board và tốc độ bootloader trong Arduino IDE
