Đặc điểm nổi bật của Arduino Nano ATmega328P
- Sử dụng vi điều khiển ATmega328P mạnh mẽ
- Kích thước nhỏ gọn dễ tích hợp
- Tương thích hoàn toàn Arduino IDE
- Tích hợp chip USB CH340 dễ kết nối máy tính
- Có thể cắm trực tiếp lên breadboard
- Hỗ trợ nhiều chuẩn giao tiếp UART, SPI, I2C
- Hoạt động ổn định với nguồn 5V
Thông số kỹ thuật Arduino Nano V3
| Thông số |
Giá trị |
| Vi điều khiển |
ATmega328P |
| Điện áp hoạt động |
5V |
| Điện áp đầu vào |
7 – 12VDC |
| Số chân Digital I/O |
14 chân |
| PWM Digital I/O |
6 chân |
| Chân Analog Input |
8 chân |
| Flash Memory |
32KB |
| SRAM |
2KB |
| EEPROM |
1KB |
| Xung nhịp |
16MHz |
| Giao tiếp |
UART, SPI, I2C |
| Chip USB |
CH340 |
| Kích thước |
45 x 18mm |

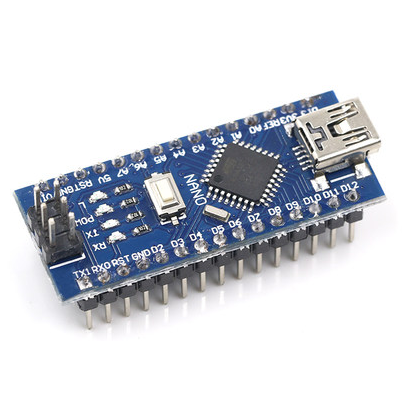

Arduino Nano V3 ATmega328P là một trong những board mini phổ biến nhất hiện nay.
Cấu tạo Arduino Nano
Board gồm:
- Vi điều khiển ATmega328P
- Chip giao tiếp USB CH340
- Cổng Mini USB
- IC nguồn ổn áp
- Các chân I/O mở rộng
- Nút reset onboard
Ứng dụng Arduino Nano
Arduino Nano được sử dụng phổ biến trong:
- Robot mini
- Dự án IoT
- Điều khiển LED và relay
- Máy in 3D
- Thiết bị Smart Home
- Mạch cảm biến
- Thiết bị DIY điện tử
- Học tập lập trình nhúng
Lưu ý khi sử dụng
- Cài driver CH340 nếu máy tính chưa nhận cổng COM
- Chọn đúng board Arduino Nano trong Arduino IDE
- Một số phiên bản cần chọn bootloader Old Bootloader
- Không cấp nguồn vượt quá mức khuyến nghị
