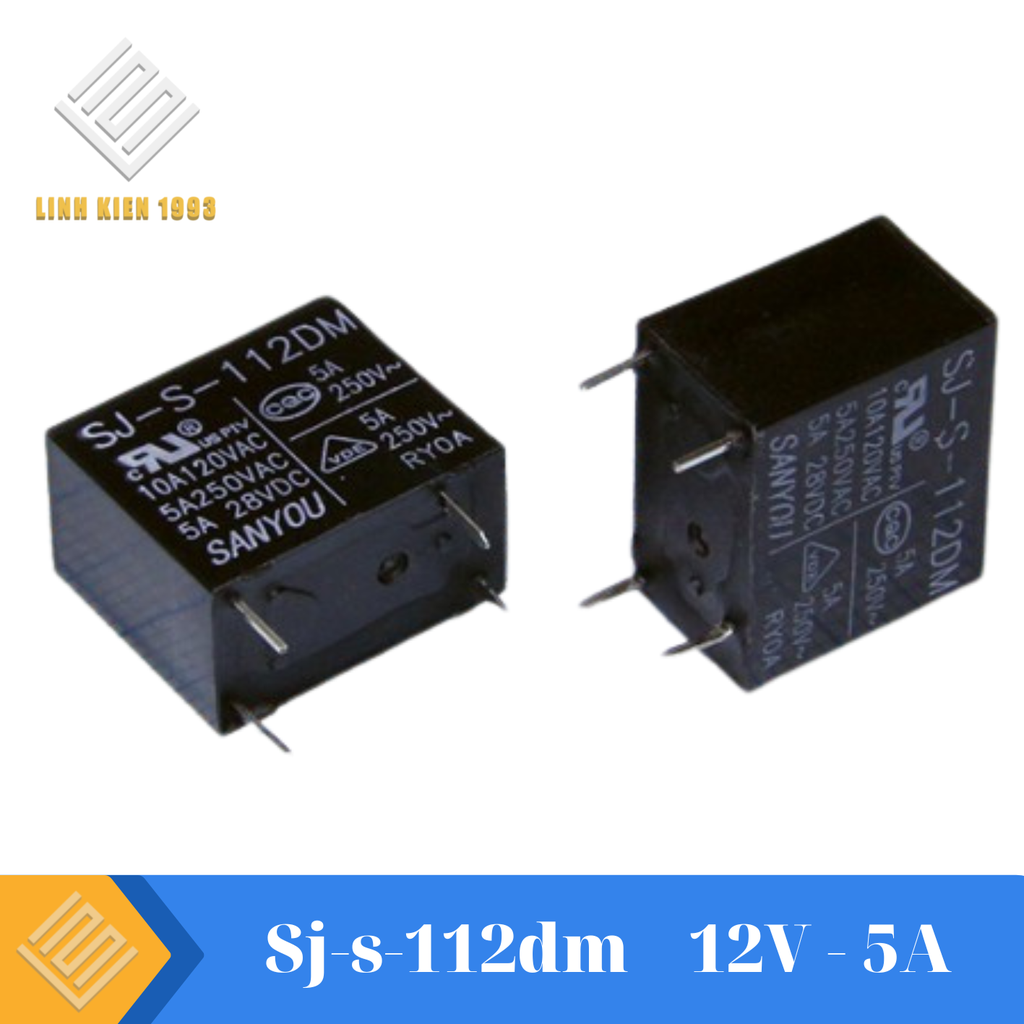

Đặc điểm nổi bật của Relay SJ-S-1012DM
- Điện áp kích hoạt cuộn hút 12VDC
- Dòng chịu tải tối đa 5A
- Thiết kế mini 4 chân nhỏ gọn
- Đóng ngắt nhanh và ổn định
- Phù hợp hàn trực tiếp trên PCB
- Tiêu thụ điện năng thấp
- Độ bền cơ học cao
Thông số kỹ thuật Relay SJ-S-112DM
| Thông số |
Giá trị |
| Model |
SJ-S-112DM |
| Điện áp cuộn hút |
12VDC |
| Dòng tải tối đa |
5A |
| Điện áp tải |
2120VAC / 30VDC |
| Số chân |
4 chân |
| Kiểu tiếp điểm |
SPST-NO |
| Công suất cuộn dây |
Khoảng 0.2W |
| Thời gian tác động |
≤10ms |
| Thời gian nhả |
≤12ms |
| Nhiệt độ hoạt động |
-40°C đến +70°C |
Cấu tạo chân Relay SJ-S-1012DM
Relay gồm:
- 2 chân cấp nguồn cuộn hút 12VDC
- 2 chân tiếp điểm tải NO
Khi cấp điện vào cuộn relay, tiếp điểm sẽ đóng để cấp nguồn cho thiết bị tải.
Ứng dụng Relay 12V 5A 4 chân
Relay SJ-S-1012DM được sử dụng trong:
- Mạch Arduino và vi điều khiển
- Module relay 12V
- Thiết bị điện tử dân dụng
- Mạch đóng ngắt nguồn
- Điều khiển đèn, quạt mini
- Hệ thống tự động hóa nhỏ
- Thiết bị IoT và Smart Home
Ưu điểm của Relay SJ-S-112DM
- Kích thước nhỏ dễ lắp đặt
- Hoạt động ổn định với nguồn 12V
- Độ bền tiếp điểm cao
- Giá thành rẻ
- Dễ thay thế và phổ biến
Lưu ý khi sử dụng
- Cấp đúng điện áp 12VDC cho cuộn hút
- Không vượt quá tải định mức 5A
- Nên sử dụng diode chống ngược khi điều khiển bằng transistor hoặc IC
- Kiểm tra đúng sơ đồ chân trước khi lắp đặt
