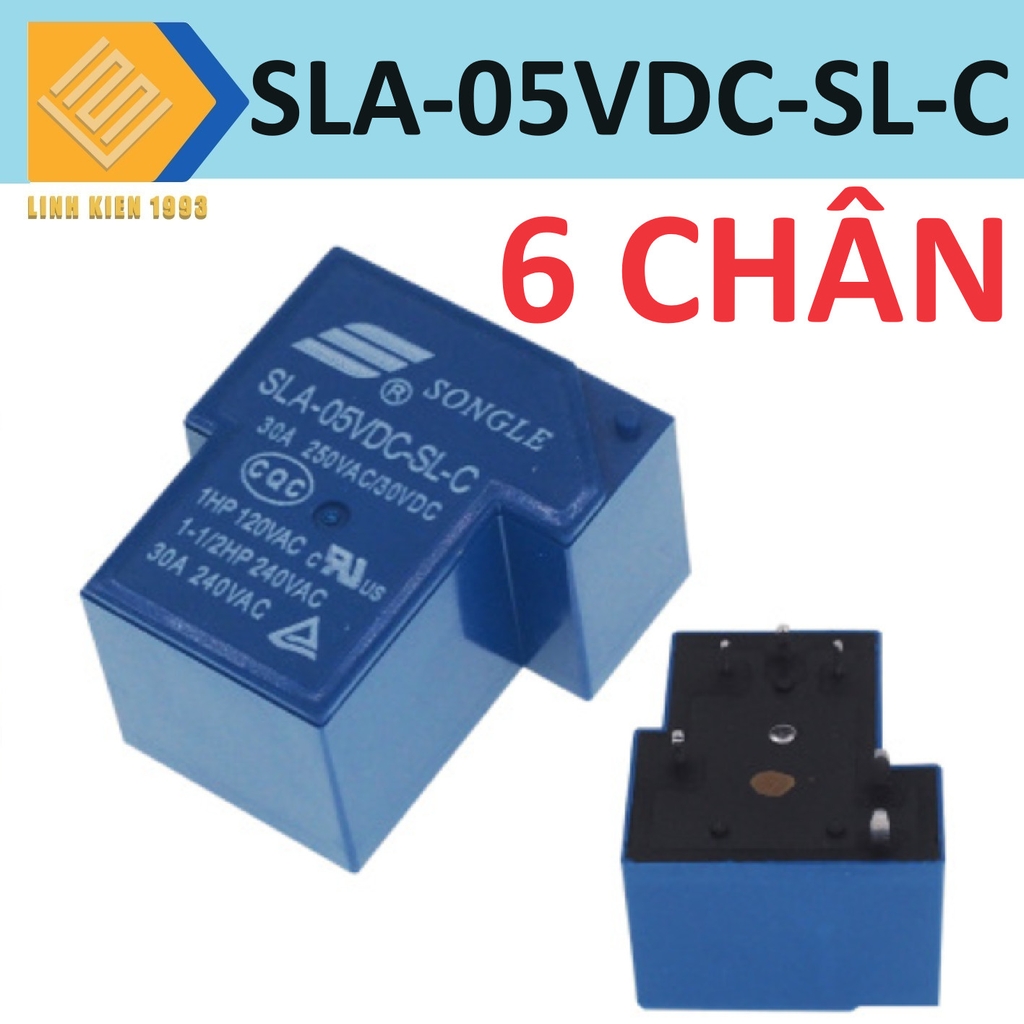

Đặc điểm nổi bật của Relay SLA-5VDC-SL-C
- Relay công suất lớn chịu tải tối đa 30A
- Điện áp kích cuộn hút 5VDC ổn định
- Thiết kế chuẩn 6 chân dễ hàn PCB và thay thế
- Tiếp điểm bạc chất lượng cao, dẫn điện tốt
- Độ bền cơ học cao, tuổi thọ sử dụng lâu dài
- Hoạt động ổn định trong môi trường công nghiệp
- Kích thước gọn phù hợp nhiều thiết bị điện
Thông số kỹ thuật Relay Songle SLA-5VDC-SL-C
| Thông số |
Giá trị |
| Model |
SLA-5VDC-SL-C |
| Thương hiệu |
Songle |
| Điện áp cuộn hút |
5VDC |
| Dòng tải tối đa |
30A |
| Điện áp tải |
250VAC / 30VDC |
| Số chân |
6 chân |
| Kiểu tiếp điểm |
1 NO |
| Công suất cuộn dây |
Khoảng 0.9W |
| Điện trở cuộn dây |
Khoảng 650Ω |
| Nhiệt độ hoạt động |
-25°C đến 70°C |
| Kiểu relay |
Relay điện từ công suất |
Thông số có thể thay đổi nhẹ tùy lô sản xuất và nhà phân phối.
Cấu tạo chân Relay SLA-5VDC-SL-C 6 chân
Relay gồm:
- 2 chân cấp nguồn cuộn hút 5VDC
- 2 chân COM công suất lớn
- 2 chân NO tải ra
Thiết kế 6 chân giúp tăng khả năng chịu dòng và đảm bảo tiếp xúc điện ổn định khi hoạt động tải cao.
Ứng dụng Relay 5VDC 30A Songle
Relay SLA-5VDC-SL-A được sử dụng rộng rãi trong:
- Bộ điều khiển công nghiệp PLC
- Hệ thống tự động hóa
- Điều khiển động cơ công suất lớn
- Bộ nguồn inverter
- Máy bơm nước, quạt công nghiệp
- Thiết bị điện dân dụng tải cao
- Mạch điều khiển năng lượng mặt trời
- Bộ sạc và hệ thống UPS
Lưu ý khi sử dụng Relay SLA-5VDC-SL-C
- Cấp đúng điện áp 5VDC cho cuộn hút
- Không vượt quá dòng tải định mức 30A
- Nên dùng thêm diode chống ngược khi điều khiển bằng vi điều khiển
- Đảm bảo tản nhiệt tốt khi relay hoạt động liên tục tải cao
