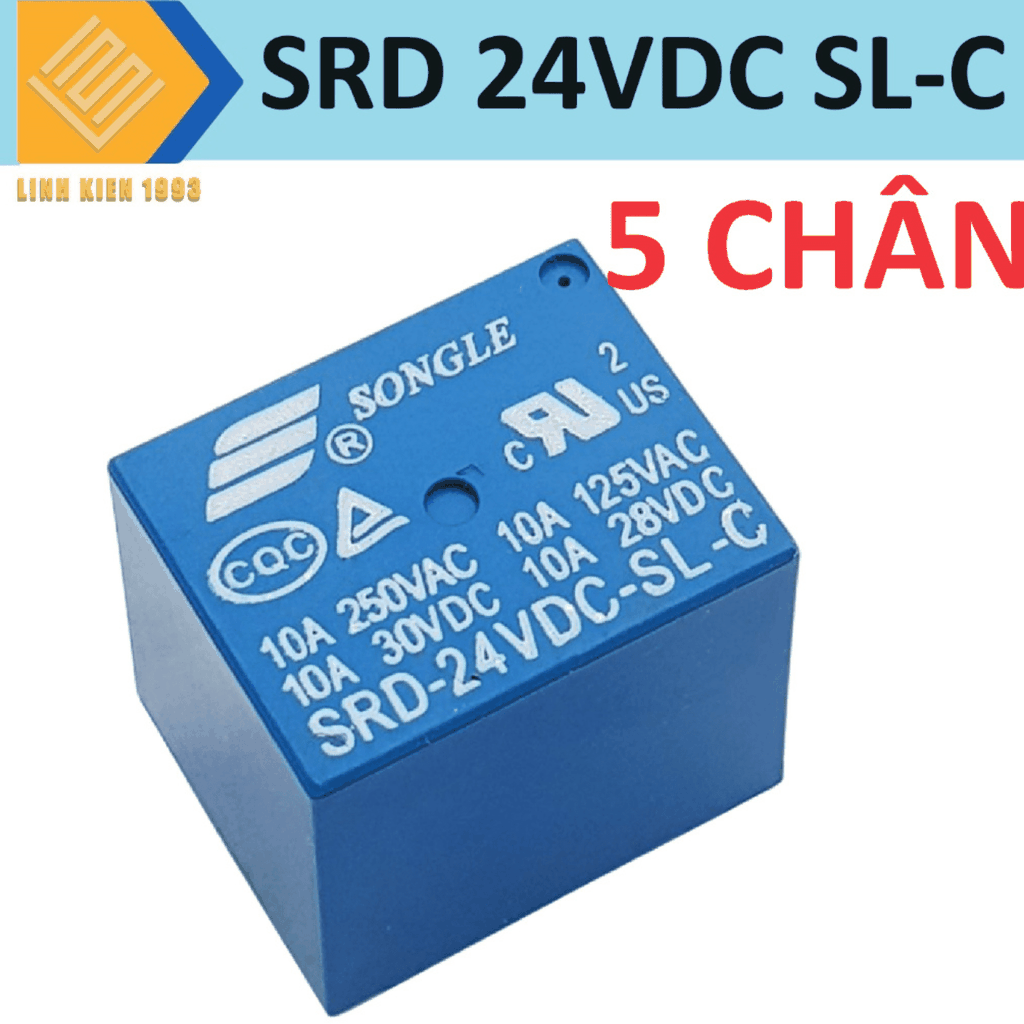

Relay Songle SRD-24VDC-SL-C 24VDC 10A 5 chân là dòng rơ le điện từ chất lượng cao, được sử dụng phổ biến trong các mạch điều khiển tự động, Arduino, PLC, thiết bị điện dân dụng và công nghiệp. Với khả năng đóng cắt tải lên đến 10A, relay giúp điều khiển thiết bị điện AC/DC an toàn, ổn định và có độ bền cao.
Đặc điểm nổi bật của Relay SRD-24VDC-SL-C
- Sử dụng điện áp kích cuộn hút 24VDC ổn định
- Dòng tải chịu được lên đến 10A
- Thiết kế chuẩn 5 chân thông dụng, dễ thay thế và lắp đặt
- Tích hợp tiếp điểm NO/NC linh hoạt cho nhiều ứng dụng
- Kích thước nhỏ gọn, phù hợp PCB và module điều khiển
- Độ bền cơ học và độ bền điện cao
- Relay dạng kín chống bụi, chống oxy hóa tốt
Thông số kỹ thuật Relay Songle SRD-24VDC-SL-C
| Thông số |
Giá trị |
| Model |
SRD-24VDC-SL-C |
| Thương hiệu |
Songle |
| Điện áp cuộn hút |
24VDC |
| Dòng tải tối đa |
10A |
| Điện áp tải |
250VAC / 30VDC |
| Số chân |
5 chân |
| Kiểu tiếp điểm |
NO/NC |
| Công suất cuộn dây |
0.36W |
| Thời gian tác động |
Khoảng 10ms |
| Thời gian nhả |
Khoảng 5ms |
| Nhiệt độ hoạt động |
-45°C đến 75°C |
Các thông số relay được tổng hợp từ nhiều nhà cung cấp và datasheet kỹ thuật của Songle.
Cấu tạo chân Relay 24VDC 10A 5 chân
Relay SRD-24VDC-SL-C gồm:
- 2 chân cuộn hút cấp nguồn 24VDC
- 1 chân COM
- 1 chân NO (Normally Open)
- 1 chân NC (Normally Closed)
Khi cấp điện 24VDC vào cuộn relay, tiếp điểm sẽ chuyển trạng thái để đóng/ngắt thiết bị điện theo yêu cầu.
Ứng dụng Relay SRD-24VDC-SL-C
Relay Songle 24V 10A được ứng dụng rộng rãi trong:
- Mạch điều khiển Arduino, ESP32, Raspberry Pi
- Module relay điều khiển thiết bị điện
- Hệ thống PLC công nghiệp
- Điều khiển động cơ, máy bơm, quạt
- Thiết bị điện gia dụng
- Hệ thống nhà thông minh
- Mạch đóng ngắt nguồn tự động
Ưu điểm khi sử dụng Relay Songle 24VDC 10A
- Khả năng chịu tải tốt
- Hoạt động ổn định, tuổi thọ cao
- Tiếp điểm đóng cắt nhanh
- Giá thành rẻ, dễ thay thế
- Phổ biến trên thị trường linh kiện điện tử
