Mô tả sản phẩm

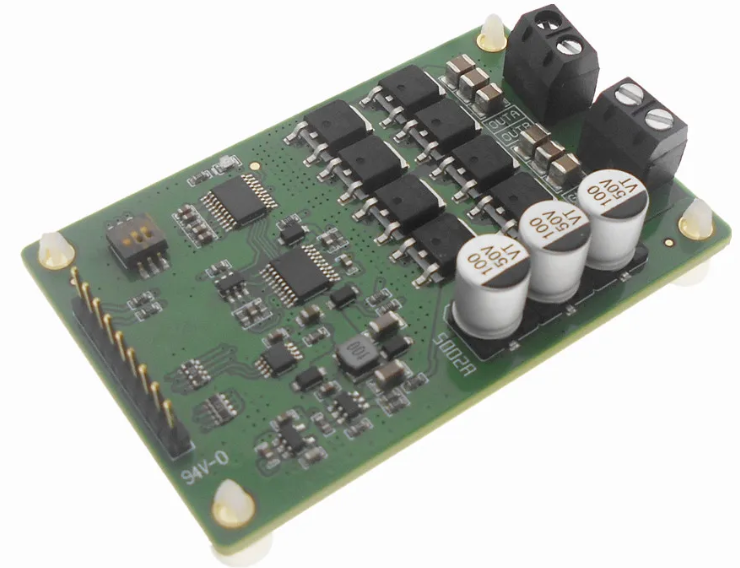

ZR5002 là một mạch điều khiển động cơ DC với công suất tối đa lên đến 460W (23V, 20A), nếu chạy liên tục hãy sử dụng ở mức 70% công suất tối đa khoảng 320W. ).
Ưu điểm của mạch là có thể điều khiển bằng cả 3 dạng tín hiệu Analog, PPM, PWM giúp thực hiện nhiều ứng dụng khác nhau, mạch được thiết kế chuẩn công nghiệp với mạch PCB 4 lớp giúp nâng cao hiệu quả tản nhiệt kèm theo IC MOSFET hiệu suất cao và IC đệm chống nhiễu.
Thông số kỹ thuật:
- Hỗ trợ tín hiệu PWM, tín hiệu tương tự, điều khiển tín hiệu PPM.
- Điện áp nguồn định mức: 5-40V
- Dải điện áp giới hạn: 4.8 - 48V
- PCB bốn lớp, tản nhiệt và tản nhiệt tốt, có keo tản nhiệt, người dùng có thể lắp đặt tùy theo nhu cầu.
- Nguồn điện áp là 12V, dòng điện liên tục 10A tăng nhiệt độ làm việc nhỏ và 15 độ (môi trường nhiệt độ phòng 25°C).
- Chọn trong số năm chế độ làm việc bằng công tắc DIP
- Đầu vào tín hiệu PWM 100% chu kỳ nhiệm vụ được hỗ trợ ở chế độ PWM
- Nó có thể chịu được dòng điện quá độ lớn (180A / 10ms) khi động cơ DC khởi động và dừng
- Trong chế độ điều khiển tín hiệu PPM và tín hiệu tương tự, tần số PWM là 15.5KHz
- Các thông số định mức của ống MOS là: 75A / 60V / NMOS
