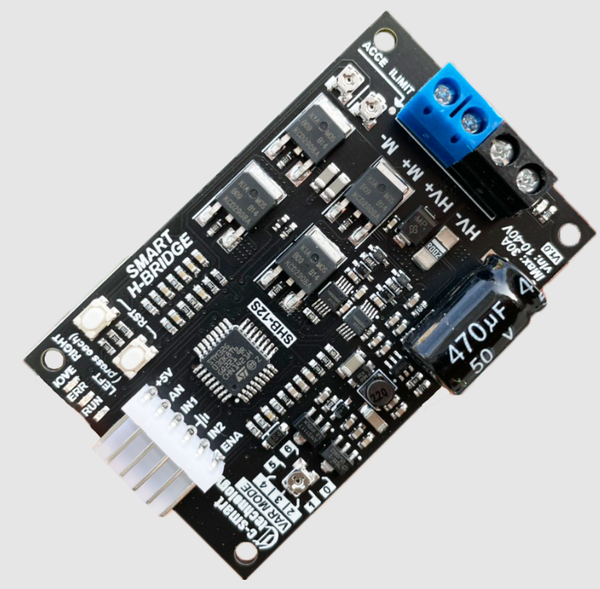

Mạch cầu h 12a 300w ccs-shb12

Mô tả sản phẩm

Giới thiệu:

• Driver này là một mạch cầu H, được thiết kế để điều tốc, thay đổi chiều động cơ chổi than, có công suất từ 300W đổ lại.
• Smart H-Bridge hỗ trợ tính năng gia tốc, giảm tốc. Tính năng này sẽ giúp tín hiệu đầu ra (vận tốc) không thay đổi đột ngột khi có sự thay đổi đột ngột của tín hiệu ngõ vào. Nhờ tính năng này sẽ giúp động cơ thay đổi vận tốc một cách êm, mượt hơn mà không cần sự can thiệp của người dùng. Tính năng này sẽ giúp bảo vệ phần cơ khí (nhiều ứng dụng sử dụng tải lớn như máy dập, máy nâng, không cho phép tốc độ thay đổi đột ngột sẽ làm hư hỏng kết cấu cơ khi), cũng như cho phép chúng ta có thể sử dụng một bộ nguồn yếu hơn (Khi sử dụng động cơ công suất lớn, điện áp trả về từ động cơ khi dừng đột ngột, điện áp sinh ra từ động cơ có thể gây quá áp cho bộ nguồn, làm hư nguồn, tính năng này làm giảm quá trình đột biến đó)...
• Đặc biệt driver này hỗ trợ hầu hết các giao thức phổ biến của các mạch cầu H trên thị trường như:  PWM/Dir, PWM Bi-direction, Analog/Dir, Analog Bi-Direction, Uart, PPM signal (RC).
• Tuy tính năng bảo vệ là tính không mới, nhưng rất quan trong trong những ứng dụng thực tế mà rất nhiều mạch cầu H trên thị trường đã bỏ qua. Nó giúp cho hệ thông luôn được an toàn trong những điều kiện sử dụng khác nhau của người dùng. Driver này tích hợp hầu hết những tính năng bảo vệ cần thiết cho một mạch H-Bridge như: Bảo vệ quá áp, quá dòng, quá nhiệt

Thông số kỹ thuật:

• Điện Áp Hoạt Động 8-40VDC
• Dòng 12A Liên Tục, 30A Max.
• Công Suất Max 300W.
• Led Báo Hiệu Trạng Thái, Lỗi, Home...
• Hỗ trợ Tính Năng Gia tốc, Giảm Tốc Có Thể Điều Chỉnh Được.
• Công Tắc Hành Trình Mềm Giới Hạn Trái, Phải.
• Nút Nhấn Test Nhanh, Reset
• Chuẩn Giao Tiếp: PWM/Dir, PWM Bi-direction, Analog/Dir, Analog Bi-Direction, Uart, PPM signal.
• Bảo Vệ:  Under voltage, Over voltage, Over temperature, Over Current.

Ứng dụng:

• Điều khiển động cơ DC/DC Servo.
• Điều khiển vị trí, điều khiển vận tốc.
• Tự động hóa, robot.
• Chế tạo máy.
