Mô tả sản phẩm

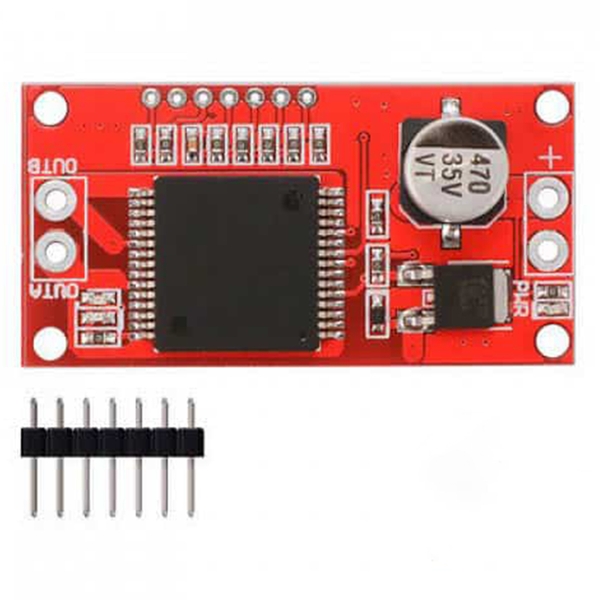

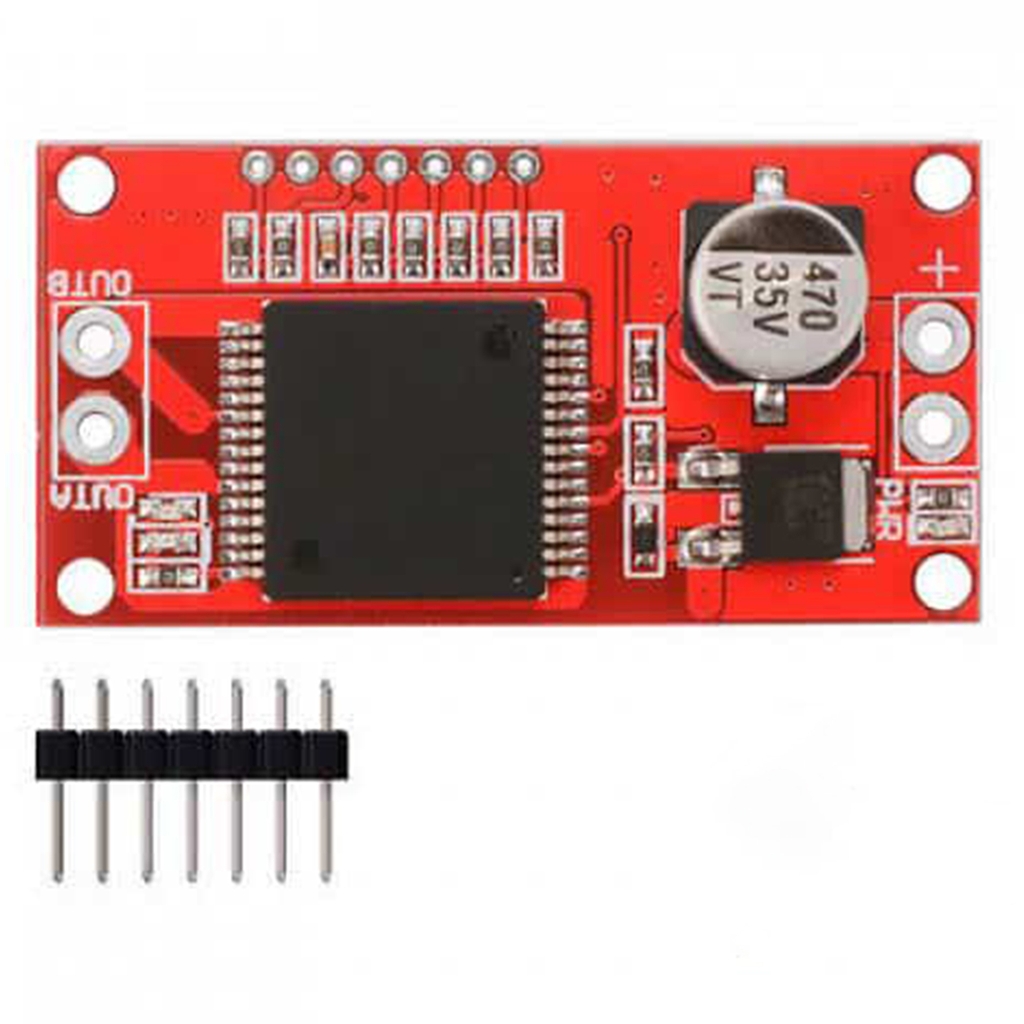

Board VNH2SP30 là phiên bản nâng cao của mạch điều khiển động cơ “Ardumoto”. Với shield này đã thay thế IC L-2929 bằng IC VNH2SP30. VNH2SP30 giúp điều khiển động cơ hiệu quả hơn.
Lưu ý : Khi sử dụng mạch này trong các ứng dụng hiệu suất cao, cần gắn thêm tản nhiệt hoặc quạt làm mát và hàn dây trực tiếp vào mạch hay vì vặn vít. Tuy nhiên, khi sử dụng mạch có dòng lên đến 6A các chip hầu như không nóng lên.
Tính năng, đặc điểm:
- Điện áp hoạt động tối đa: 16 VDC
- Dòng tối đa: 30A
- Dòng liên tục: 14A
- Cảm biến dòng có sẵn cho chân tương tự
- MOSFET on-resistance: 19 mΩ (mỗi chân)
- Tần số PWM tối đa: 20 kHz
- Bảo vệ nhiệt và quá áp
