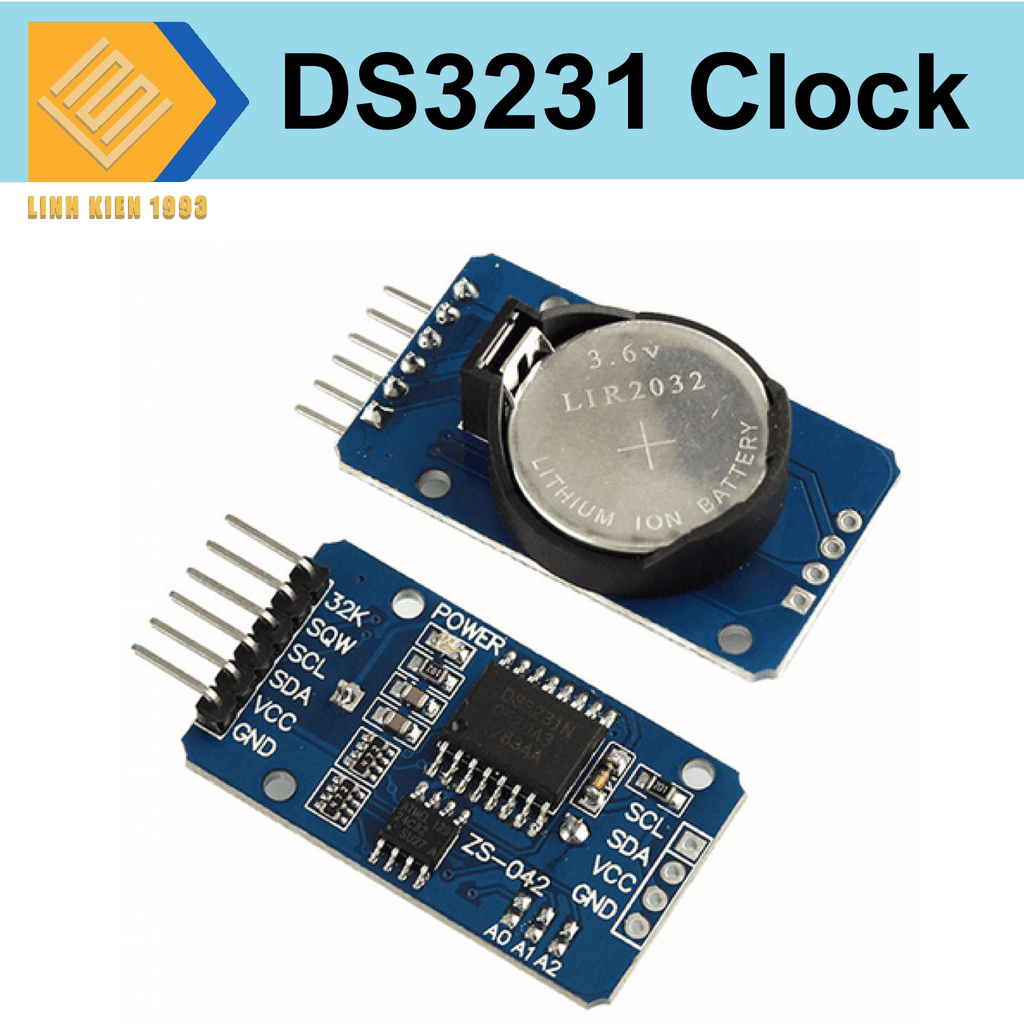

DS3231 là một mạch đồng hồ thời gian thực chính xác với 32Kbit EEPROM và cảm biến nhiệt độ 10 bit tích hợp có độ phân giải 0,25℃.
Mạch thời gian thực này giao tiếp I2C có độ chính xác cao, tích hợp dao động thạch anh (TCXO). Mạch tích hợp pin, duy trì chính xác việc ghi giờ khi nguồn điện chính bị ngắt kết nối.
Thông số kỹ thuật:
Kích thước: 38 x 22 x 14 (LxWxH)
Trọng lượng: 8g
Điện áp hoạt động: 3.3~5.5VDC
Chip đồng hồ: IC DS3231
Độ chính xác đồng hồ: trong phạm vi 0~40 độ C, độ chính xác là 2ppm
Có hai đồng hồ báo thức lịch
Đồng hồ thời gian thực, phút, giờ, ngày, tháng, năm và có giá trị cho đến 2100, có tính năm nhuận
Cảm biến nhiệt độ với độ chính xác ± 3 ℃
Chip nhớ: AT24C32 (dung lượng lưu trữ 32K)
Giao tiếp IIC, tốc độ truyền tải tối đa 400KHz (điện áp làm việc 5 VDC)
Giao tiếp IIC thiết bị khác có thể được cascade, địa chị 24C32 có thể được sửa đổi bởi A0/A1/A2, địa chỉ mặc định là 0x57
Với pin sạc LIR2032, để đảm bảo hệ thống vẫn lưu các thông số sau khi mất điện.
