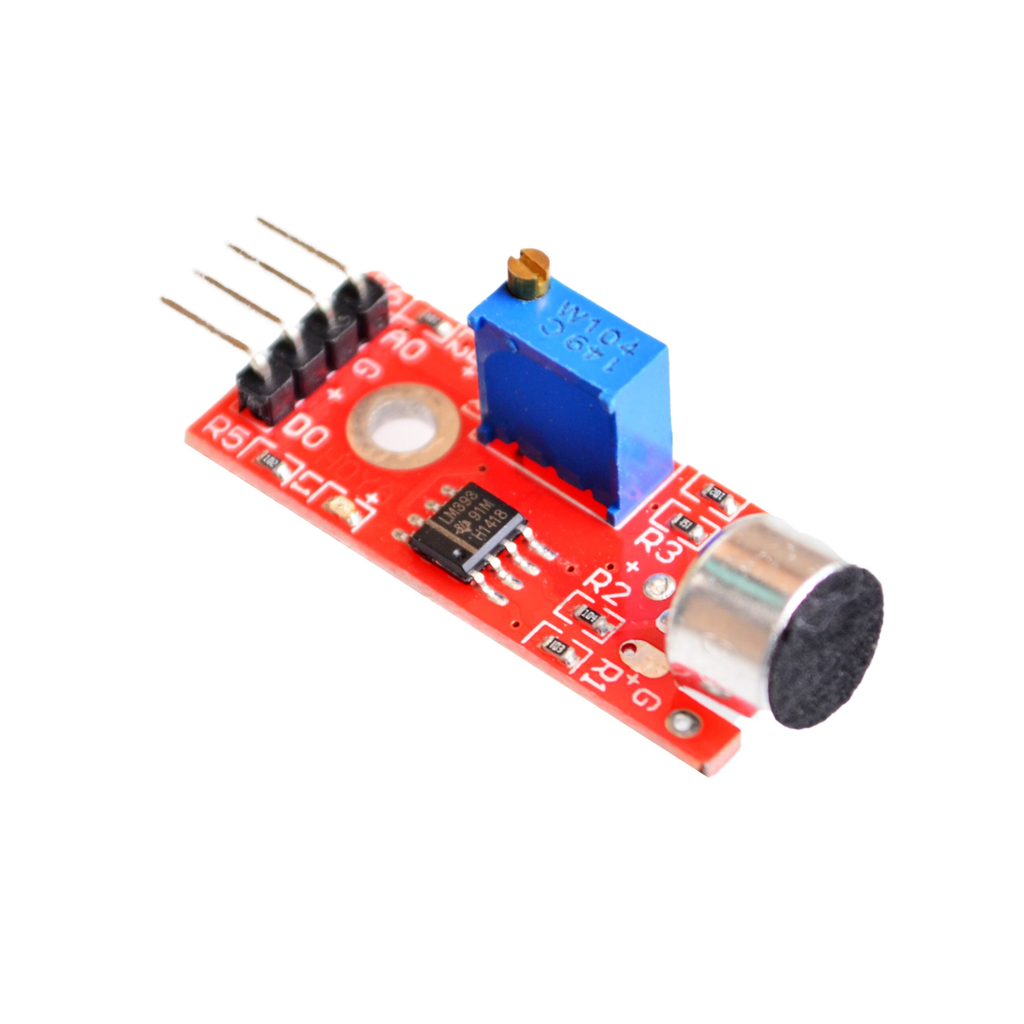

Đặc điểm nổi bật của Cảm Biến KY-037
- Tích hợp microphone độ nhạy cao
- Hỗ trợ ngõ ra Analog và Digital
- Có biến trở điều chỉnh độ nhạy
- Sử dụng IC so sánh LM393
- Phản hồi nhanh với âm thanh
- Dễ dàng kết nối với Arduino và ESP32
- Kích thước nhỏ gọn
Thông số kỹ thuật KY-037
| Thông số |
Giá trị |
| Model |
KY-037 |
| Điện áp hoạt động |
3.3V – 5V DC |
| IC so sánh |
LM393 |
| Cảm biến |
Microphone điện dung |
| Ngõ ra Digital |
DO |
| Ngõ ra Analog |
AO |
| Điều chỉnh độ nhạy |
Biến trở onboard |
| Kích thước |
Khoảng 45 x 15mm |
| Ứng dụng |
Phát hiện âm thanh |
Chân Kết Nối KY-037
| Chân |
Chức năng |
| VCC |
Nguồn 3.3V – 5V |
| GND |
Mass |
| DO |
Tín hiệu Digital |
| AO |
Tín hiệu Analog |
- AO xuất giá trị tín hiệu âm thanh dạng Analog
- DO xuất mức HIGH hoặc LOW khi âm thanh vượt ngưỡng
Nguyên Lý Hoạt Động
Microphone trên module thu tín hiệu âm thanh và chuyển đổi thành tín hiệu điện. IC LM393 sẽ so sánh tín hiệu này với mức ngưỡng được điều chỉnh bằng biến trở:
- Âm thanh vượt ngưỡng → DO thay đổi trạng thái
- Âm thanh nhỏ hơn ngưỡng → DO giữ trạng thái ban đầu
Ngõ AO cho phép đọc mức cường độ âm thanh tương đối bằng ADC của vi điều khiển.
Ứng Dụng Cảm Biến Âm Thanh KY-037
KY-037 được sử dụng phổ biến trong:
- Công tắc vỗ tay
- Robot phản ứng âm thanh
- Hệ thống báo động
- Smart Home
- Arduino và ESP32
- Thiết bị phát hiện tiếng động
- Dự án IoT
- DIY điện tử
