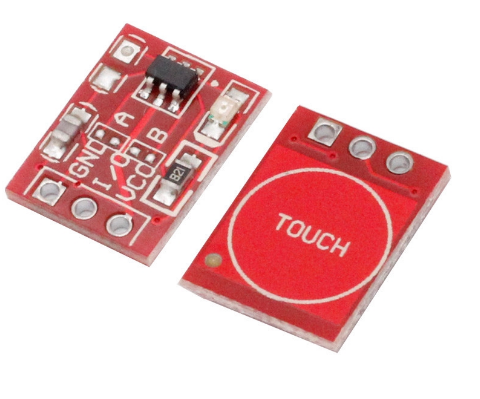

Cảm biến chạm ttp223 – module cảm ứng điện dung 1 kênh

Thương hiệu: (Đang cập nhật ...) Loại: (Đang cập nhật ...)

3.500₫

Mô tả :

Đặc điểm nổi bật của Cảm Biến TTP223 Cảm ứng chạm điện dung độ nhạy cao Thay thế nút nhấn cơ học truyền thống Kích thước nhỏ gọn Dễ dàng kết nối với vi điều khiển Hỗ trợ chế độ nhấn giữ hoặc bật/tắt Tiêu thụ điện năng thấp Hoạt động ổn định và bền bỉ Thông số kỹ thuật TTP223 Thông số Giá t...

Chi tiết sản phẩm
Thẻ tags

Đặc điểm nổi bật của Cảm Biến TTP223

Cảm ứng chạm điện dung độ nhạy cao
Thay thế nút nhấn cơ học truyền thống
Kích thước nhỏ gọn
Dễ dàng kết nối với vi điều khiển
Hỗ trợ chế độ nhấn giữ hoặc bật/tắt
Tiêu thụ điện năng thấp
Hoạt động ổn định và bền bỉ

Thông số kỹ thuật TTP223

Thông số	Giá trị
IC điều khiển	TTP223
Điện áp hoạt động	2V – 5.5V DC
Dòng tiêu thụ	Khoảng 1.5uA (chế độ chờ)
Tín hiệu đầu ra	Digital TTL
Số kênh cảm ứng	1
Thời gian phản hồi	Khoảng 60ms
Kích thước module	Khoảng 24 x 24mm
Giao tiếp	OUT Digital

Chân Kết Nối Module TTP223

Chân	Chức năng
VCC	Nguồn cấp 2V – 5.5V
GND	Mass
OUT	Tín hiệu đầu ra Digital

Khi chạm vào vùng cảm ứng:

OUT = HIGH
Không chạm: OUT = LOW

Nguyên Lý Hoạt Động

TTP223 sử dụng phương pháp cảm ứng điện dung để phát hiện sự thay đổi điện trường khi ngón tay chạm vào bề mặt cảm ứng. Khi phát hiện chạm, module xuất tín hiệu mức cao tại chân OUT để vi điều khiển xử lý.

Ứng Dụng Cảm Biến Chạm TTP223

Module được sử dụng phổ biến trong:
- Công tắc cảm ứng
- Đèn cảm ứng chạm
- Smart Home
- Điều khiển thiết bị điện tử
- Arduino và ESP32
- Robot DIY
- Thiết bị IoT
- Bảng điều khiển cảm ứng
