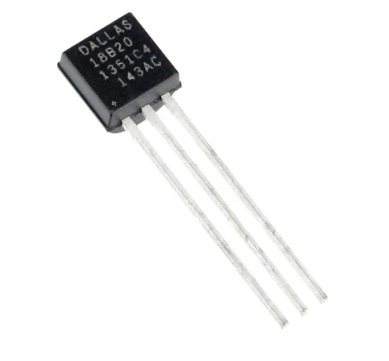

Cảm biến nhiệt độ DS18B20
- DS18B20 là cảm biến (loại digital) đo nhiệt độ mới của hãng MAXIM với độ phân giải cao ( 12bit ) . IC sử dụng giao tiếp 1 dây rất gọn gàng, dễ lập trình và giao tiếp nhiều DS18B20 trên cùng 1 dây. IC còn có chức năng cảnh báo nhiệt độ khi vượt ngưỡng và đặc biệt hơn là có thể cấp nguồn từ chân data ( parasite power ).
- Để đo được nhiệt độ ta cần thêm 1 điện trở 4.7k Ohm nối từ chân DQ lên VCC Thông số kỹ thuật:
+ Điện áp đầu vào: 3.0 -> 5.5V
+ Thang Nhiệt độ đo: -55 ° C đến +125 ° C
+ Độ chính xác từ ± 0.5 ° C trong khoảng -10 ° C đến +85 ° C

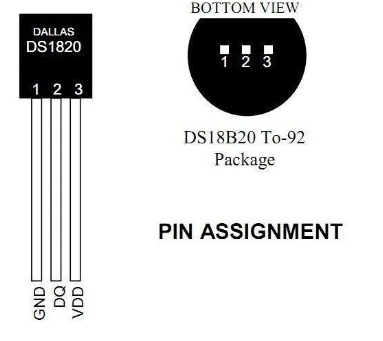

+ Giao diện: 1 Dây (One-Wire) + Đầu ra : VCC (Red), DATA (Blue), GND (Black). Mỗi IC có một mã riêng (lưu trên EEPROM của IC) nên có thể giao tiếp nhiều DS18B20 trên cùng 1 dây
