Tại sao mạch in có lớp màu trắng bạc ?

❓ Bạn đã từng thắc mắc: Tại sao có những bo mạch PCB lại có lớp màu trắng bạc sáng bóng như thiếc? Nó để làm đẹp hay còn lý do nào khác ?

Nếu bạn đã từng làm mạch, chắc chắn sẽ gặp 2 loại phổ biến:
👉 Mạch xanh (solder mask xanh lá)

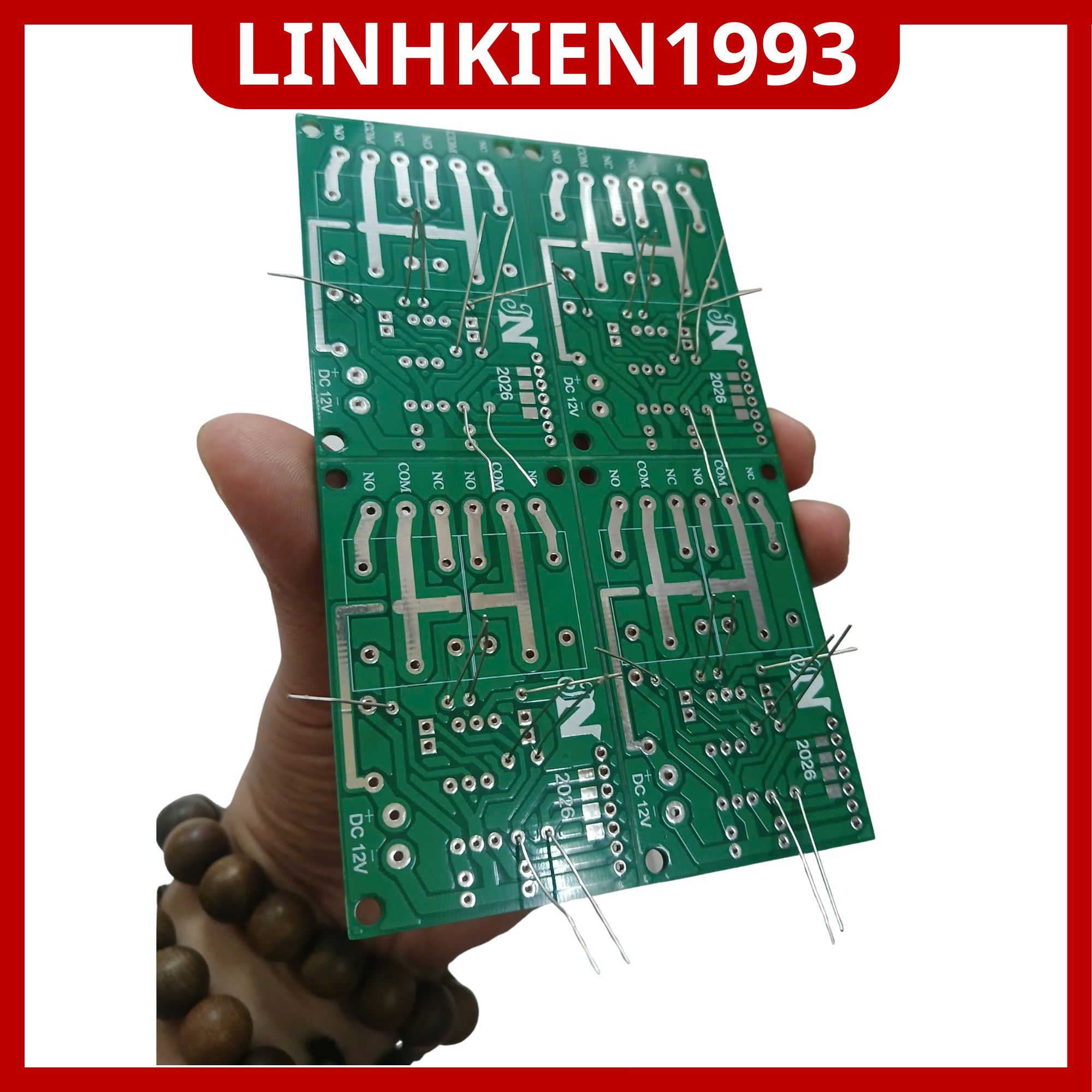

👉 Và mạch có lớp màu trắng bạc phủ trên pad hoặc toàn bộ bề mặt

Là người làm nghề nhiều năm, mình từng gặp rất nhiều trường hợp khách gửi mạch bị lỗi hàn, oxy hóa hoặc tiếp xúc kém… và phần lớn nguyên nhân lại nằm ở lớp phủ bề mặt này.

🔧 Kinh nghiệm thực tế từ xưởng sản xuất:

Không phải lớp trắng bạc nào cũng giống nhau. Thực tế đó thường là lớp thiếc (HASL) hoặc các dạng hoàn thiện bề mặt khác như ENIG.

✔️ Khi làm mạch test nhanh, số lượng ít
👉 Mình thường chọn HASL vì:

• Giá rẻ
• Dễ hàn tay
• Phù hợp sinh viên, nghiên cứu

❌ Nhưng khi làm sản phẩm thương mại hoặc mạch dày linh kiện SMD:

• Bề mặt không phẳng → dễ lệch IC
• Khó hàn linh kiện chân nhỏ (QFN, BGA)

📚 Hiểu đúng về lớp màu trắng bạc trên PCB:

Đây không phải là “màu sơn” mà là lớp hoàn thiện bề mặt (Surface Finish), có nhiệm vụ cực kỳ quan trọng:

🔹 Chống oxy hóa đồng
→ Nếu để đồng trần, chỉ vài ngày là xỉn màu, khó hàn

🔹 Tăng khả năng hàn
→ Giúp thiếc bám tốt hơn, giảm lỗi hàn nguội

🔹 Bảo vệ pad khi lưu kho lâu
→ Đặc biệt quan trọng với doanh nghiệp sản xuất

⚙️ Các loại lớp trắng bạc phổ biến:

✔️ HASL (Hot Air Solder Leveling)

• Nhúng thiếc nóng → thổi khí làm phẳng
• Giá rẻ, phổ biến
• Nhược điểm: bề mặt không đều

✔️ ENIG (Mạ vàng hóa học)

• Phủ lớp vàng mỏng trên niken
• Rất phẳng, đẹp
• Dùng cho mạch cao cấp, RF, tốc độ cao

✔️ OSP (Organic)

• Lớp phủ hữu cơ
• Giá rẻ nhưng dễ xuống cấp

💡 Khi nào nên dùng lớp trắng bạc (HASL)?

👉 Dùng khi:

• Mạch test, prototype
• Hàn tay là chính
• Không yêu cầu độ chính xác cao

👉 KHÔNG nên dùng khi:

• IC chân siêu nhỏ
• Mạch tốc độ cao
• Sản phẩm thương mại lâu dài

🚀 Bài học mình rút ra sau nhiều năm làm nghề:

Rất nhiều người chỉ tập trung vào sơ đồ mạch mà quên mất rằng:
👉 Chất lượng PCB và lớp phủ bề mặt quyết định tới 50% độ ổn định sản phẩm

Một lựa chọn sai lớp phủ có thể khiến:

• Hàn lỗi hàng loạt
• Tăng chi phí sửa chữa
• Mất uy tín với khách hàng

💡 Thông điệp
Làm điện tử không chỉ là học lý thuyết mà còn là quá trình không ngừng thử nghiệm, thất bại, sửa lỗi và tích lũy kinh nghiệm. Mỗi bo mạch hoàn thành đều là một bước tiến trên hành trình trở thành một kỹ sư giỏi.
