Bài 8: Hoàn thiện & Cất cánh Drone Mini ESP32

Sau 7 bài học, chúng ta đã từng bước xây dựng từng khối chức năng của hệ thống Drone:

Bài 1 → Tổng quan hệ thống
Bài 2 → Tay cầm ESP32
Bài 3 → Phần cứng Drone ESP32
Bài 4 → Điều khiển Motor
Bài 5 → ESP-NOW
Bài 6 → Joystick → Drone
Bài 7 → MPU6050 + Motor Mixing

Ở Bài 8, chúng ta sẽ tích hợp toàn bộ hệ thống thành một Drone hoàn chỉnh và thực hiện quy trình kiểm tra trước khi bay.

Mục tiêu của bài này không phải chỉ là “cho motor quay”, mà là xây dựng một quy trình hoàn chỉnh: kiểm tra → hiệu chỉnh → tích hợp → thử nghiệm → cất cánh có kiểm soát.

1. Mục tiêu Bài 8

Sau bài học, học viên có thể hiểu quy trình:

Tay cầm
   ↓
Joystick
   ↓
ESP32 Controller
   ↓
ESP-NOW
   ↓
ESP32 Drone
   ↓
MPU6050
   ↓
Control Algorithm
   ↓
Motor Mixing
   ↓
4 Motor
   ↓
Drone

Đồng thời kiểm tra:

• Nguồn cấp
• ESP32
• ESP-NOW
• Joystick
• MPU6050
• Motor
• Motor Mixing
• Failsafe
• Arm/Disarm
• Cánh quạt
• Trình tự thử bay

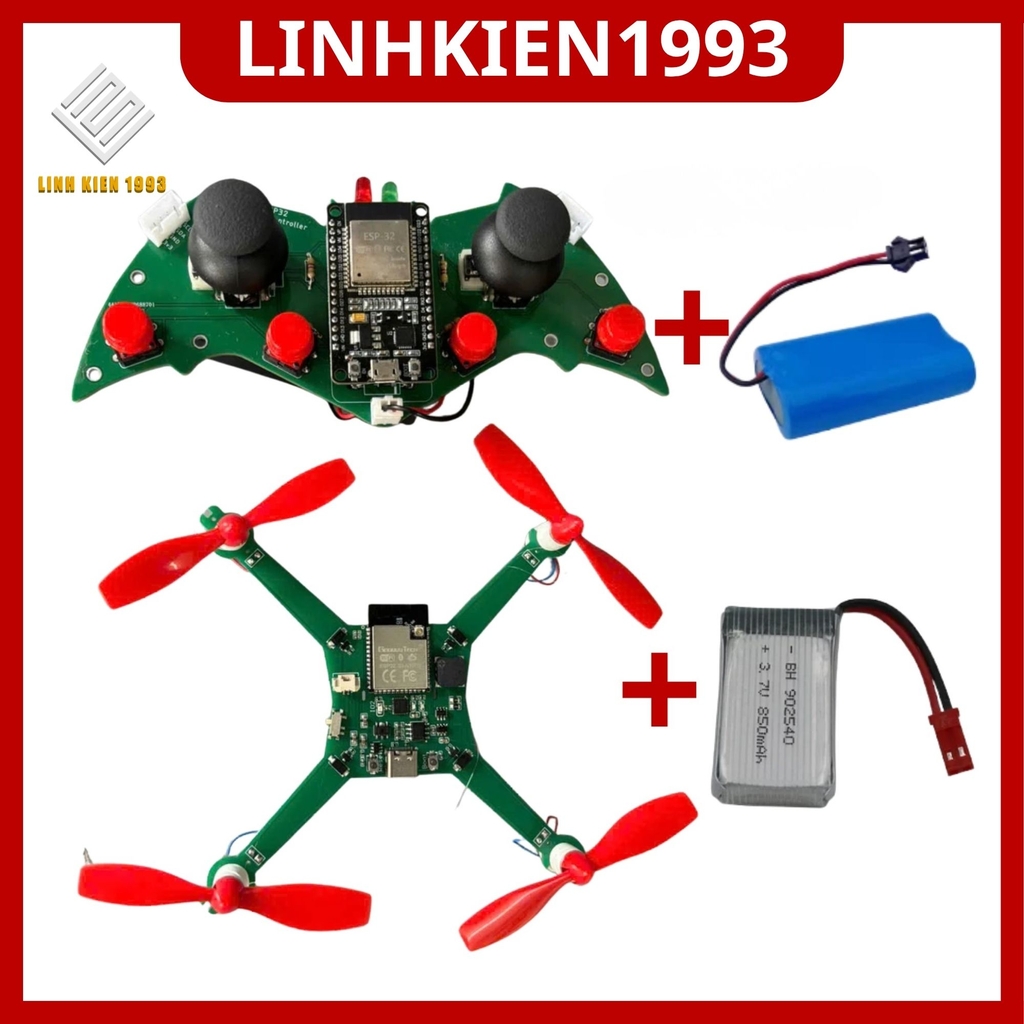

2. Kiến trúc hoàn chỉnh

Hệ thống cuối cùng gồm hai phần chính.

Tay cầm

┌─────────────────────┐
│      Joystick       │
│      Nút nhấn       │
└──────────┬──────────┘
           ↓
        ESP32
           ↓
       ESP-NOW

Drone

ESP-NOW
   ↓
ESP32
   ↓
MPU6050
   ↓
Control
   ↓
Motor Mixing
   ↓
┌───┬───┬───┬───┐
M1  M2  M3  M4

Hai hệ thống kết hợp lại:

      CONTROLLER
          │
          │ ESP-NOW
          ↓
        DRONE
          │
    ┌─────┴─────┐
    ↓           ↓
 MPU6050     Motor
    │           │
    └─────┬─────┘
          ↓
       CONTROL

3. Kiểm tra phần cứng trước khi cấp nguồn

Trước khi chạy firmware, kiểm tra toàn bộ phần cứng.

Tay cầm

• ESP32
• Joystick
• Nút nhấn
• LED
• USB
• Nguồn

Drone

• ESP32
• MPU6050
• Motor driver
• 4 motor
• Đầu nối pin
• PCB
• Cánh quạt

Kiểm tra:

Không chạm chập
Không hàn nhầm
Không ngược cực nguồn
Không có linh kiện lỏng

4. Kiểm tra nguồn

Nguồn là một trong những nguyên nhân phổ biến khiến Drone hoạt động không ổn định.

Kiểm tra:

Battery
   ↓
Power Circuit
   ↓
ESP32
   ↓
MPU6050
   ↓
Motor Driver

Cần xác nhận điện áp phù hợp với từng phần của mạch.

Đặc biệt:

Không được cấp một mức điện áp trực tiếp vào ESP32 hoặc MPU6050 chỉ vì nó đang có sẵn trên pin. Phải kiểm tra thiết kế nguồn của PCB.

5. Kiểm tra ESP32 Drone

Cấp nguồn cho Drone khi chưa gắn cánh quạt.

Kiểm tra:

ESP32 boot
   ↓
Serial
   ↓
Firmware

Serial Monitor nên hiển thị trạng thái tương tự:

Drone ESP32
-----------
System Boot
MPU6050 OK
ESP-NOW OK
System Ready

Đây là ví dụ về thông tin debug; nội dung thực tế phụ thuộc firmware.

6. Kiểm tra MPU6050

Sau khi ESP32 khởi động:

ESP32
 ↓
I2C
 ↓
MPU6050

Kiểm tra:

• Có nhận cảm biến không?
• Dữ liệu có thay đổi khi di chuyển Drone không?
• Gyro có offset quá lớn không?
• Accelerometer có hợp lý không?

Đặt Drone đứng yên:

Roll  ≈ 0
Pitch ≈ 0
Gyro ≈ 0

Các giá trị thực tế có thể dao động nhỏ.

7. Calibration trước khi sử dụng

Calibration nên được thực hiện khi Drone:

Đặt trên mặt phẳng
+
Không bị rung
+
Không bị di chuyển

Quy trình:

Power ON
   ↓
Đặt Drone nằm yên
   ↓
Calibration
   ↓
Lưu/áp dụng Offset
   ↓
System Ready

Không nên calibration khi đang cầm Drone hoặc đang di chuyển.

8. Kiểm tra tay cầm

Bật Controller.

Kiểm tra:

Joystick X
Joystick Y
Button
ESP32
ESP-NOW

Serial Monitor có thể hiển thị:

Throttle : 0
Roll     : 0
Pitch    : 0
Yaw      : 0

Khi joystick ở vị trí trung tâm, Roll/Pitch/Yaw nên gần giá trị trung tâm đã thiết kế.

9. Kiểm tra ESP-NOW

Hai ESP32 phải kết nối được:

Controller
     │
  ESP-NOW
     │
     ↓
Drone

Kiểm tra:

• MAC Address
• Peer
• Channel
• Packet
• Counter
• Receive status

Ví dụ:

TX Packet: 1001
RX Packet: 1001

Nếu Counter tăng liên tục, đường truyền đang hoạt động.

10. Kiểm tra Joystick Mapping

Đây là bước rất quan trọng.

Ví dụ:

Joystick trái
   X → Yaw
   Y → Throttle

Joystick phải
   X → Roll
   Y → Pitch

Đây chỉ là ví dụ.

Firmware thực tế phải sử dụng đúng cách bố trí joystick của tay cầm.

Kiểm tra từng hướng:

↑
↓
←
→

và xác nhận:

Throttle
Roll
Pitch
Yaw

đúng chiều.

11. Kiểm tra Arm / Disarm

Drone không nên tự động chạy motor ngay khi cấp nguồn.

Cần có trạng thái:

DISARM
   ↓
ARM
   ↓
FLIGHT

và:

FLIGHT
   ↓
DISARM

Khi DISARM:

Motor Output = 0

hoặc trạng thái an toàn theo thiết kế firmware.

12. Kiểm tra Motor

Tháo cánh quạt trước khi thực hiện bước này.

Kiểm tra từng motor:

M1
M2
M3
M4

Xác nhận:

M1 → đúng motor
M2 → đúng motor
M3 → đúng motor
M4 → đúng motor

Không được để firmware nhầm vị trí motor.

13. Kiểm tra chiều quay

Sau khi xác định đúng M1–M4, kiểm tra chiều:

M1 → CW / CCW
M2 → CW / CCW
M3 → CW / CCW
M4 → CW / CCW

Chiều quay phải phù hợp với:

• Motor
• Cánh quạt
• Motor Mixing
• Thiết kế frame

Nếu motor quay sai chiều, cần xử lý ngay trước khi lắp propeller.

14. Kiểm tra cánh quạt

Đây là lỗi rất phổ biến ở Drone DIY.

Cần phân biệt:

CW Propeller
CCW Propeller

Không được chỉ nhìn hình dáng bên ngoài mà lắp ngẫu nhiên.

Cánh quạt phải phù hợp với:

Motor Direction
+
Motor Position

Nếu lắp sai, motor vẫn quay nhưng Drone có thể không tạo lực nâng đúng.

15. Kiểm tra Motor Mixing

Sau khi xác nhận chiều motor và cánh quạt, kiểm tra phản ứng Roll/Pitch/Yaw.

Ví dụ:

Roll Command
      ↓
Motor Mixing
      ↓
M1 M2 M3 M4

Kiểm tra các motor thay đổi theo đúng hướng thiết kế.

Nếu phản hồi ngược:

Không cố chỉnh PID ngay.

Trước tiên kiểm tra:

IMU Axis
Motor Mapping
Motor Direction
Mixing Sign

16. Kiểm tra Failsafe

Đây là một trong những bước bắt buộc.

Quy trình:

Controller ON
     ↓
Drone ON
     ↓
ESP-NOW Connected
     ↓
System Ready

Sau đó:

Tắt Controller
     ↓
Mất ESP-NOW
     ↓
Timeout
     ↓
Failsafe

Drone phải chuyển sang trạng thái an toàn theo thiết kế.

17. Kiểm tra mất nguồn

Ngoài mất sóng, cần xem xét:

Battery yếu
Battery ngắt
ESP32 reset
Firmware crash

Hệ thống phải có hành vi an toàn nhất có thể trong từng trường hợp.

Đặc biệt, không nên để lệnh motor cuối cùng tiếp tục được sử dụng vô thời hạn khi mất dữ liệu điều khiển.

18. Kiểm tra phản hồi Roll

Đặt Drone ở trạng thái an toàn và tháo cánh quạt.

Nghiêng Drone sang phải:

Drone
  ↘

Kiểm tra:

MPU6050
   ↓
Roll
   ↓
Controller
   ↓
Motor Mixing

Correction phải có xu hướng chống lại sai lệch, không làm sai lệch lớn hơn.

19. Kiểm tra phản hồi Pitch

Tương tự:

Nghiêng trước
     ↓
Pitch thay đổi
     ↓
Controller
     ↓
Motor Mixing

Nếu hệ thống phản ứng ngược:

DỪNG TEST

và kiểm tra lại dấu của Pitch.

20. Kiểm tra Yaw

Yaw cần kiểm tra:

Gyro Z
   ↓
Yaw Rate
   ↓
Yaw Controller
   ↓
Motor Mixing

Đặc biệt kiểm tra:

CW Motor
+
CCW Motor

vì Yaw phụ thuộc vào sự chênh lệch moment giữa các nhóm motor quay ngược chiều nhau.

21. Kiểm tra trên mặt đất

Sau khi toàn bộ hệ thống đã được kiểm tra khi tháo cánh:

Controller
     ↓
ESP-NOW
     ↓
Drone
     ↓
MPU6050
     ↓
Control

Tiếp tục kiểm tra phản ứng của motor ở mức thấp và trong điều kiện kiểm soát.

Không nên tăng công suất đột ngột.

22. Quy trình thử bay

Khi chuyển sang thử bay, nên chọn:

• Khu vực rộng.
• Không có người đứng gần vùng bay.
• Không có vật dễ vỡ.
• Không có dây điện hoặc vật cản nguy hiểm.
• Bề mặt phù hợp.
• Điều kiện gió thấp.

Người thử nên giữ khoảng cách an toàn với cánh quạt.

23. Lần thử đầu tiên

Không nên ngay lập tức cố bay cao.

Trình tự:

1. Arm
   ↓
2. Tăng throttle từ từ
   ↓
3. Quan sát phản ứng
   ↓
4. Nếu bất thường → Disarm

Nếu Drone có xu hướng:

nghiêng mạnh
quay mạnh
rung
lật

thì phải giảm ga và ngắt hệ thống.

Không cố “giữ” Drone bằng tay hoặc tiếp tục tăng throttle để xem chuyện gì xảy ra.

24. Nếu Drone bị nghiêng ngay khi cất cánh

Có thể kiểm tra theo thứ tự:

MPU6050 Axis
      ↓
Calibration
      ↓
Motor Mapping
      ↓
Motor Direction
      ↓
Propeller Direction
      ↓
Motor Mixing
      ↓
PID

Không nên bắt đầu bằng việc thay đổi PID ngẫu nhiên.

25. Nếu Drone rung mạnh

Kiểm tra:

• Cánh quạt.
• Motor.
• Trục motor.
• PCB.
• Khung.
• Vị trí MPU6050.
• Dữ liệu gyro.
• Bộ lọc.
• PID.

Rung cơ khí có thể truyền trực tiếp vào MPU6050 và làm hệ thống điều khiển phản ứng liên tục.

26. Nếu Drone quay quanh trục Yaw

Kiểm tra:

CW / CCW
      ↓
Propeller
      ↓
Motor Mixing
      ↓
Yaw Control

Đặc biệt cần kiểm tra xem các cặp motor quay ngược chiều có thực sự tạo moment cân bằng khi throttle tăng hay không.

27. Nếu Drone không nâng lên

Kiểm tra:

Battery
   ↓
Motor
   ↓
Propeller
   ↓
Motor Direction
   ↓
Propeller Direction
   ↓
Throttle

Một nguyên nhân rất đơn giản nhưng thường gặp là lắp nhầm loại hoặc chiều cánh quạt.

28. Nhật ký thử nghiệm

Một dự án Drone nên có bảng ghi lại từng lần thử.

Việc ghi lại kết quả giúp quá trình R&D dễ dàng hơn rất nhiều.

29. Checklist trước khi cất cánh

Phần cứng

• ☐ PCB không chạm chập
• ☐ Motor cố định
• ☐ Cánh quạt đúng loại
• ☐ Cánh quạt lắp đúng chiều
• ☐ Pin được kết nối đúng
• ☐ Không có linh kiện lỏng

Firmware

• ☐ MPU6050 hoạt động
• ☐ Calibration hoàn thành
• ☐ Roll đúng chiều
• ☐ Pitch đúng chiều
• ☐ Yaw đúng chiều
• ☐ Motor Mixing đúng
• ☐ ESP-NOW ổn định
• ☐ Failsafe hoạt động
• ☐ Arm/Disarm hoạt động

Thử nghiệm

• ☐ Đã test khi tháo cánh
• ☐ Đã kiểm tra từng motor
• ☐ Đã kiểm tra chiều motor
• ☐ Đã kiểm tra joystick
• ☐ Khu vực thử nghiệm an toàn
• ☐ Không có người đứng gần vùng nguy hiểm

30. Sơ đồ toàn bộ khóa học

Sau 8 bài, học viên đã đi qua toàn bộ quá trình:

BÀI 1
Tổng quan Drone Mini ESP32
        ↓
BÀI 2
Tay cầm ESP32
        ↓
BÀI 3
Phần cứng Drone ESP32
        ↓
BÀI 4
ESP32 + Motor
        ↓
BÀI 5
ESP-NOW
        ↓
BÀI 6
Joystick → Drone
        ↓
BÀI 7
MPU6050 + Motor Mixing
        ↓
BÀI 8
Hoàn thiện + Thử bay

31. Kiến trúc cuối cùng của Drone Mini ESP32

                 ┌─────────────────┐
                 │   TAY CẦM ESP32 │
                 │                 │
                 │    Joystick     │
                 │    Button       │
                 └────────┬────────┘
                          │
                       ESP-NOW
                          │
                          ↓
                 ┌─────────────────┐
                 │   DRONE ESP32   │
                 │                 │
                 │   MPU6050       │
                 │                 │
                 │ Control System  │
                 │                 │
                 │ Motor Mixing    │
                 └────────┬────────┘
                          │
              ┌───────────┼───────────┐
              ↓           ↓           ↓
             M1          M2          M3          M4
              └───────────┴───────────┴───────────┘

32. Những kiến thức quan trọng đã đạt được

Sau khi hoàn thành khóa học, học viên không chỉ biết lắp một Drone.

Quan trọng hơn, học viên hiểu được cách xây dựng một hệ thống nhúng hoàn chỉnh:

INPUT
 ↓
Joystick
 ↓
ADC
 ↓
ESP32
 ↓
Wireless Communication
 ↓
ESP-NOW
 ↓
Embedded Processing
 ↓
Sensor
 ↓
Control Algorithm
 ↓
Motor Driver
 ↓
Actuator

Đây chính là tư duy quan trọng khi phát triển các hệ thống:

• Robot
• Drone
• AGV
• IoT
• Điều khiển động cơ
• Thiết bị tự động hóa
• Embedded System

33. Kết luận

Drone Mini ESP32 là một dự án thực hành giúp người học kết nối nhiều kiến thức trong cùng một hệ thống:

ESP32 + Joystick + ESP-NOW + MPU6050 + Motor Driver + Motor Mixing + Điều khiển vòng kín.

Điểm quan trọng nhất của khóa học là không chỉ làm cho Drone “bay được”, mà giúp người học hiểu:

Tại sao Drone bay được, dữ liệu được truyền như thế nào, cảm biến phản hồi ra sao và phần mềm điều khiển 4 motor như thế nào.

Từ nền tảng này, người học có thể tiếp tục phát triển:

• PID nâng cao.
• Bộ lọc IMU.
• Điều khiển tốc độ motor.
• Telemetry.
• Ghi dữ liệu chuyến bay.
• Điều khiển qua điện thoại.
• GPS.
• Return-to-Home.
• Camera FPV.
• Autonomous Drone.
• Robot bay phục vụ nghiên cứu STEM.

🚀 Hoàn thành khóa học Drone Mini ESP32

Học phần cứng
      ↓
Học ESP32
      ↓
Học cảm biến
      ↓
Học ESP-NOW
      ↓
Học điều khiển motor
      ↓
Học Control
      ↓
Tích hợp hệ thống
      ↓
THỬ NGHIỆM DRONE

Từ một PCB → hiểu nguyên lý → lập trình → điều khiển → tích hợp → thử nghiệm.

Đó chính là mục tiêu của khóa học Lập trình & Điều khiển Drone Mini ESP32.
