🔍 Mô tả chi tiết sản phẩm:

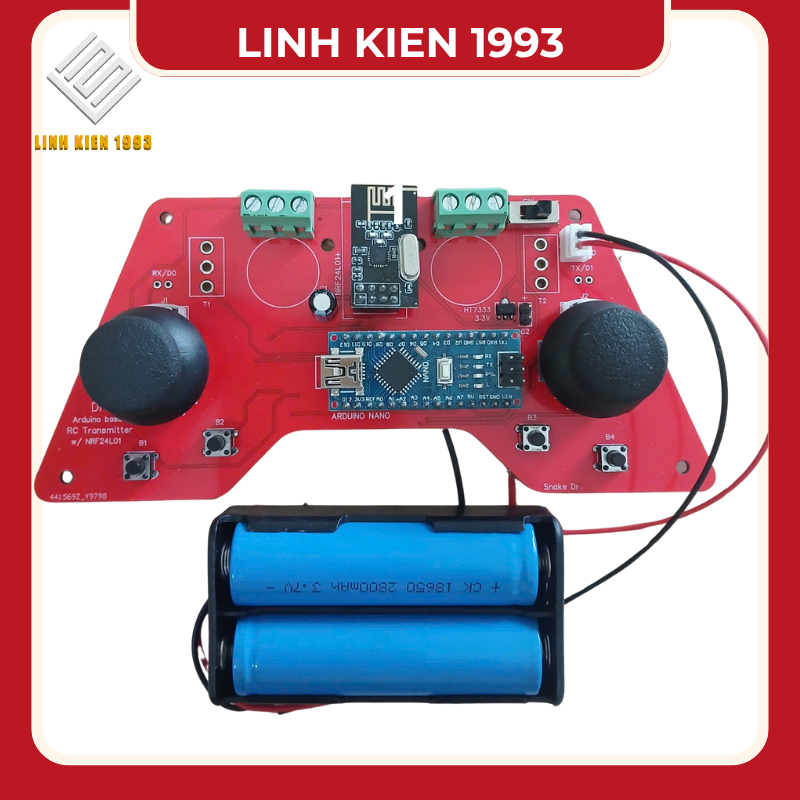

Tay cầm điều khiển RF Joystick NRF24L01 dùng Arduino Nano là một bộ điều khiển không dây mạnh mẽ và tiện dụng, được thiết kế để điều khiển các hệ thống robot, xe điều khiển từ xa (RC car), cánh tay robot hoặc drone qua sóng RF tần số 2.4GHz.
Mạch được tích hợp sẵn 2 joystick analog, 4 nút nhấn điều khiển, module NRF24L01 (phiên bản anten ngoài) giúp truyền dữ liệu ổn định ở khoảng cách xa và giảm nhiễu hiệu quả.
⚙️ Cấu tạo và thành phần chính:
-
Arduino Nano: vi điều khiển trung tâm, dễ lập trình bằng Arduino IDE.
-
Module NRF24L01 + anten ngoài: truyền tín hiệu không dây tần số 2.4GHz với khoảng cách lên đến 100m (tùy môi trường).
-
2 cần joystick analog: điều khiển hướng, tốc độ hoặc góc quay cho xe/robot.
-
4 nút nhấn điều khiển phụ: dùng cho bật/tắt đèn, còi, chế độ hoạt động,…
-
Nguồn cấp qua cổng mini USB hoặc pin sạc 7.4V (có mạch ổn áp trên board)
-

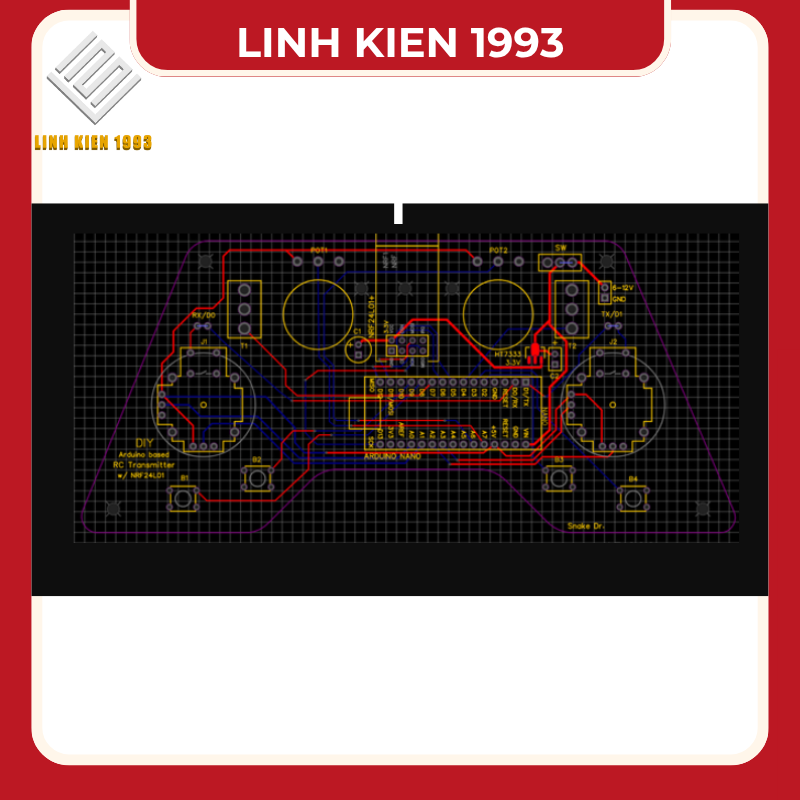

Thiết kế mạch in PCB cao cấp màu đỏ, bố trí nút bấm hợp lý, dễ cầm nắm.
⚡ Ưu điểm nổi bật:
-
Truyền dữ liệu ổn định, chống nhiễu tốt.
-
Khoảng cách điều khiển xa, có thể tùy chỉnh theo công suất anten.
-
Dễ lập trình và tùy biến theo dự án Arduino hoặc ESP32.
-
Ứng dụng linh hoạt trong robot, xe dò line, xe tránh vật cản, xe chiến đấu, drone mini,…
🔋 Thông số kỹ thuật:
| Thông số |
Giá trị |
| Vi điều khiển |
Arduino Nano (ATmega328P) |
| Module RF |
NRF24L01 + anten ngoài |
| Điện áp hoạt động |
5V qua USB hoặc 7–9V qua jack nguồn |
| Giao tiếp |
SPI (NRF24L01), Analog (joystick) |
| Khoảng cách truyền |
50–100m (tùy môi trường) |
| Số nút nhấn |
4 nút digital |
| Joystick |
2 trục analog X/Y |
| Kích thước |
12 x 6 cm |
💡 Ứng dụng thực tế:
-
Tay cầm điều khiển robot Arduino qua NRF24L01
-
Xe RC không dây tự chế
-
Điều khiển cánh tay robot
-
Điều khiển xe dò line, né vật cản, hoặc robot vận chuyển
