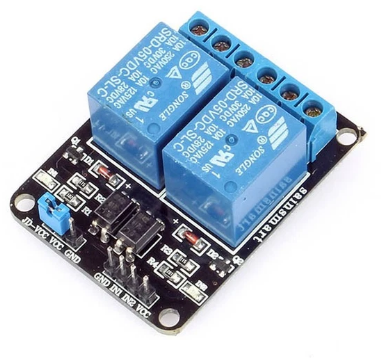

- Module relay 5VDC Có kích thước nhỏ gọn, tiện lợi và dễ sử dụng nên được sử dụng rất rộng rãi. Thường được dùng như một công tắc điện , dùng để điều khiển các thiết bị công suất lớn ( đèn, động cơ, ...)
Thông Số Kỹ Thuật Của Module Relay:
Nguồn đầu vào : 5 VDC
Chân IN: kích mở relay Jump H/L level trigger: thiết lập mức điều khiển relay.
Có 2 mức : HIGH / LOW.

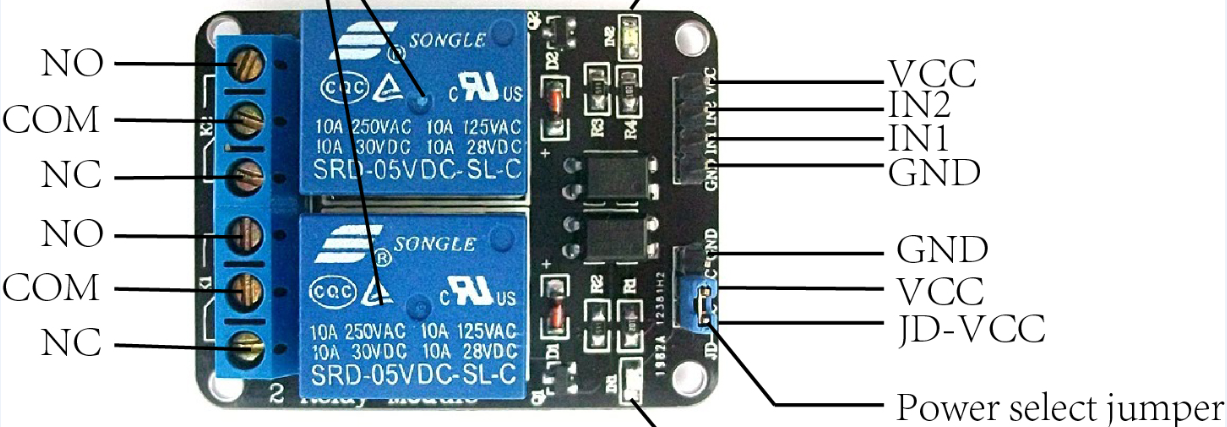

Đầu ra: COM: Tiếp điểm relay 220V 10A ( Lưu ý tiếp điểm , không phải điện áp ra) NO: chân thường mở NC: chân thường đóng
Cách đọc thông số trên relay: 10A - 250VAC:
Cường độ dòng điện tối đa qua các tiếp điểm của rơ-le với hiệu điện thế <= 250V (AC) là 10A. 10A - 30VDC:
Cường độ dòng điện tối đa qua các tiếp điểm của rơ-le với hiệu điện thế <= 30V (DC) là 10A. 10A - 125VAC:
Cường độ dòng điện tối đa qua các tiếp điểm của rơ-le với hiệu điện thế <= 125V (AC) là 10A. 10A - 28VDC:
Cường độ dòng điện tối đa qua các tiếp điểm của rơ-le với hiệu điện thế <= 28V (DC) là 10A. SRD-05VDC
