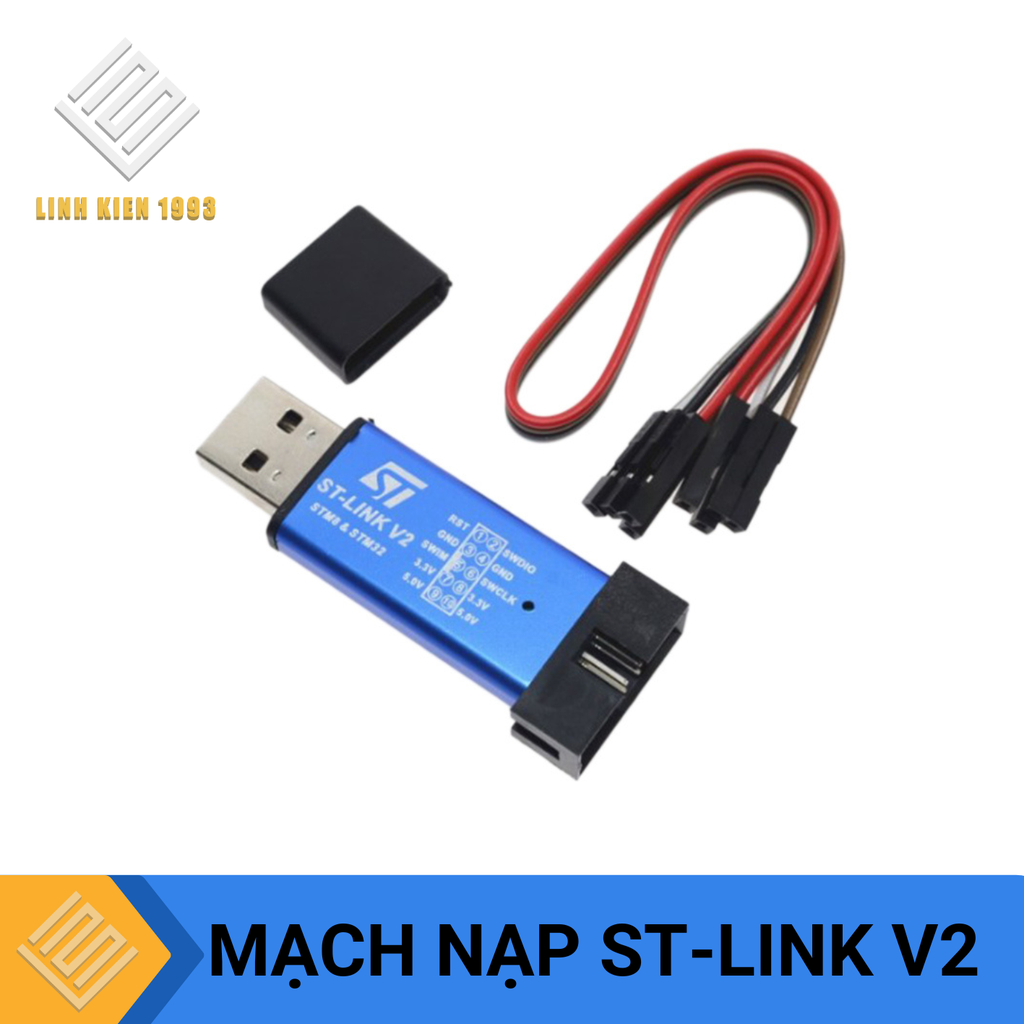

Đặc điểm nổi bật của ST-Link V2 Mini
- Hỗ trợ nạp và debug cho STM8 và STM32
- Giao tiếp SWD và SWIM tốc độ cao
- Thiết kế nhỏ gọn dạng USB tiện lợi
- Hỗ trợ nâng cấp firmware tự động
- Tương thích STM32CubeIDE, Keil, IAR, STVD
- Có bảo vệ chống ngắn mạch bằng cầu chì tự phục hồi
- Hỗ trợ mức điện áp 3.3V và 5V
Thông số kỹ thuật ST-Link V2
| Thông số |
Giá trị |
| Model |
ST-Link V2 Mini |
| Chuẩn giao tiếp |
SWD / SWIM |
| Hỗ trợ vi điều khiển |
STM8, STM32 |
| Giao tiếp PC |
USB 2.0 |
| Điện áp hỗ trợ |
3.3V / 5V |
| Chức năng |
Nạp và Debug |
| Hệ điều hành hỗ trợ |
Windows, Linux |
| Kích thước |
Mini USB Dongle |
ST-Link V2 hỗ trợ đầy đủ các dòng STM32 giao tiếp SWD và STM8 giao tiếp SWIM.
Sơ đồ kết nối cơ bản
Kết nối STM32 qua SWD
- SWCLK → SWCLK
- SWDIO → SWDIO
- GND → GND
- 3.3V → 3.3V
- NRST → RESET
Kết nối STM8 qua SWIM
- SWIM → SWIM
- GND → GND
- 3.3V → VCC
- RST → RESET
Thông tin kết nối được nhiều cộng đồng STM32 chia sẻ và sử dụng phổ biến.
Ứng dụng của Mini ST-Link V2
- Nạp firmware cho STM32
- Debug chương trình vi điều khiển
- Học tập và nghiên cứu ARM Cortex-M
- Lập trình board Blue Pill STM32F103
- Phát triển hệ thống nhúng
- Sửa chữa và nâng cấp firmware thiết bị
