Mạch tự động phát âm thanh nhắc nhở khi có người chuyển động

CHÚ Ý : ANH CHỊ VÀ CÁC BẠN MUỐN XEM VIDEO TEST CHẠY THỬ SẢN PHẨM VUI LÒNG

 LIÊN HỆ CHÚNG TÔI HỖ TRỢ QUA : ZALO 0367 547 577

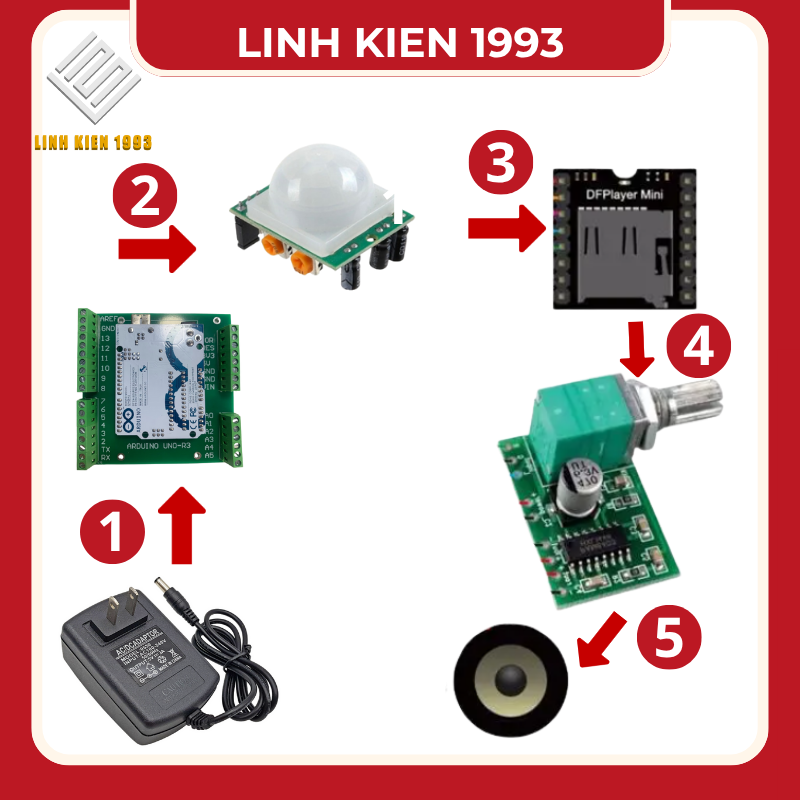

Thành phần chính

• Bo mạch Arduino Uno – điều khiển trung tâm.

• Cảm biến chuyển động SR501 (PIR) – phát hiện sự di chuyển của người.

• Module phát âm thanh MP3 – phát file âm thanh được lưu trong thẻ nhớ microSD.

• Mạch khuếch đại âm thanh PAM8403 – khuếch đại tín hiệu âm thanh để loa mini phát ra to và rõ.

• Nguồn adapter 5V – cung cấp điện cho toàn bộ hệ thống.

⚡ Nguyên lý hoạt động

1. Khi hệ thống được cấp nguồn 5V, Arduino Uno khởi động và bắt đầu giám sát tín hiệu từ cảm biến SR501.

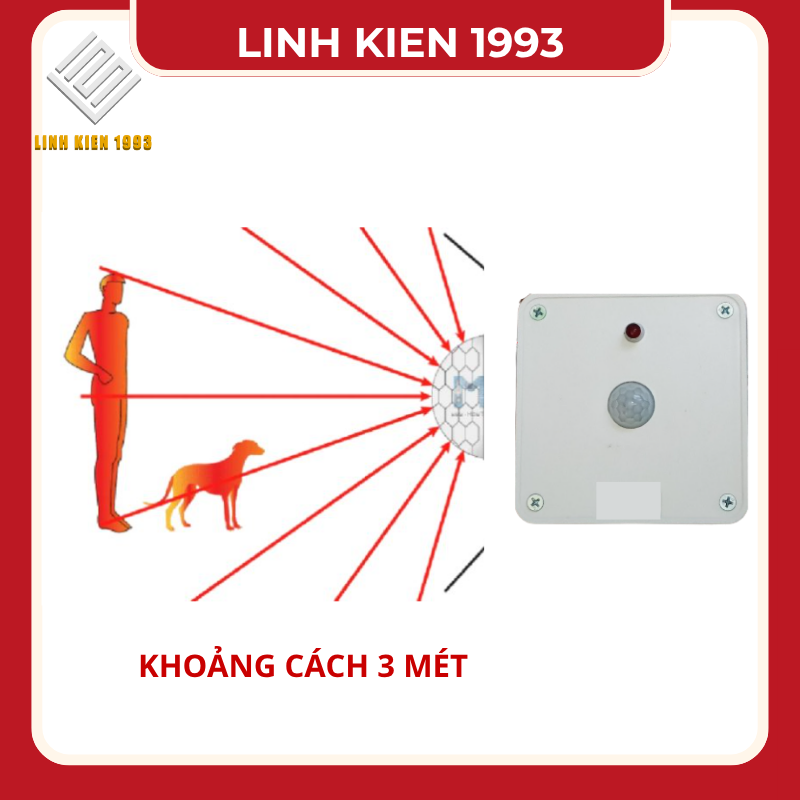

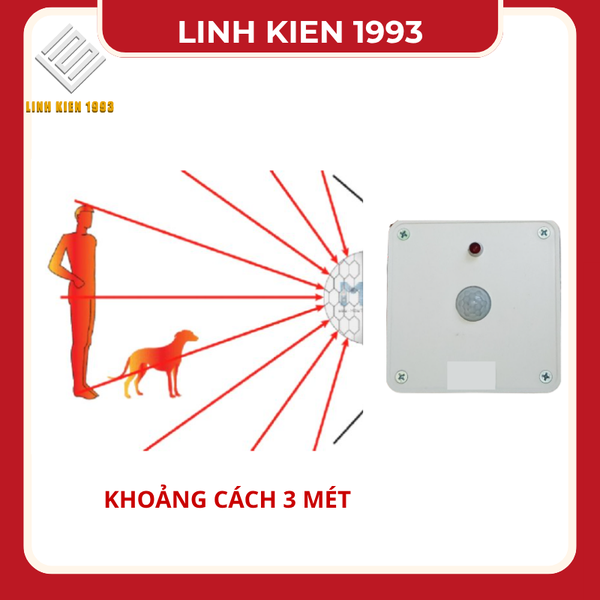

2. Cảm biến SR501 sử dụng tia hồng ngoại để phát hiện sự thay đổi nhiệt độ do người hoặc vật thể sống di chuyển trong phạm vi (thường 2–5 mét).

3. Khi cảm biến phát hiện chuyển động, nó gửi tín hiệu HIGH đến Arduino Uno.

4. Arduino Uno nhận tín hiệu và kích hoạt module phát MP3, cho phép module đọc file âm thanh (đã ghi sẵn lời nhắc nhở) trong thẻ nhớ microSD.

5. Tín hiệu âm thanh sau đó được truyền qua mạch khuếch đại PAM8403 để tăng công suất và phát ra loa mini.

6. Sau khi phát xong, Arduino sẽ trở lại trạng thái chờ, sẵn sàng phát lại khi phát hiện chuyển động tiếp theo.

🔊 Ví dụ ứng dụng thực tế

       .    Phát lời nhắc học sinh “ Vui lòng rửa tay! ” khi ra khỏi nhà vệ sinh

• Phát lời nhắc “Vui lòng đeo khẩu trang!” tại cửa ra vào.

• Nhắc “Không vào khu vực cấm!” tại lối đi giới hạn.

• Dùng trong cửa hàng để chào khách khi có người bước vào.

⚡ Ưu điểm

• Tự động, không cần thao tác thủ công.

• Tiết kiệm năng lượng, chỉ hoạt động khi có người.

• Có thể thay đổi nội dung âm thanh dễ dàng qua thẻ nhớ.

• Âm lượng rõ ràng nhờ mạch khuếch đại PAM8403.
