Mạch rửa tay tự động không tiếp xúc

CHÚ Ý : ANH CHỊ VÀ CÁC BẠN MUỐN XEM VIDEO TEST CHẠY THỬ SẢN PHẨM VUI LÒNG

 LIÊN HỆ CHÚNG TÔI HỖ TRỢ QUA : ZALO 0367 547 577

🚿 1. Giới thiệu chung

Mạch rửa tay không tiếp xúc là hệ thống tự động phát hiện bàn tay và kích hoạt bơm xà phòng/nước rửa tay mà không cần chạm vào thiết bị.
Giải pháp này giúp hạn chế lây nhiễm chéo, tiết kiệm dung dịch và tiện lợi khi sử dụng trong gia đình, trường học, bệnh viện hoặc nơi công cộng.

Hệ thống được điều khiển bởi Arduino Uno, nhận tín hiệu từ cảm biến hồng ngoại IR, và điều khiển máy bơm mini qua module relay.

⚙️ 2. Cấu tạo phần cứng

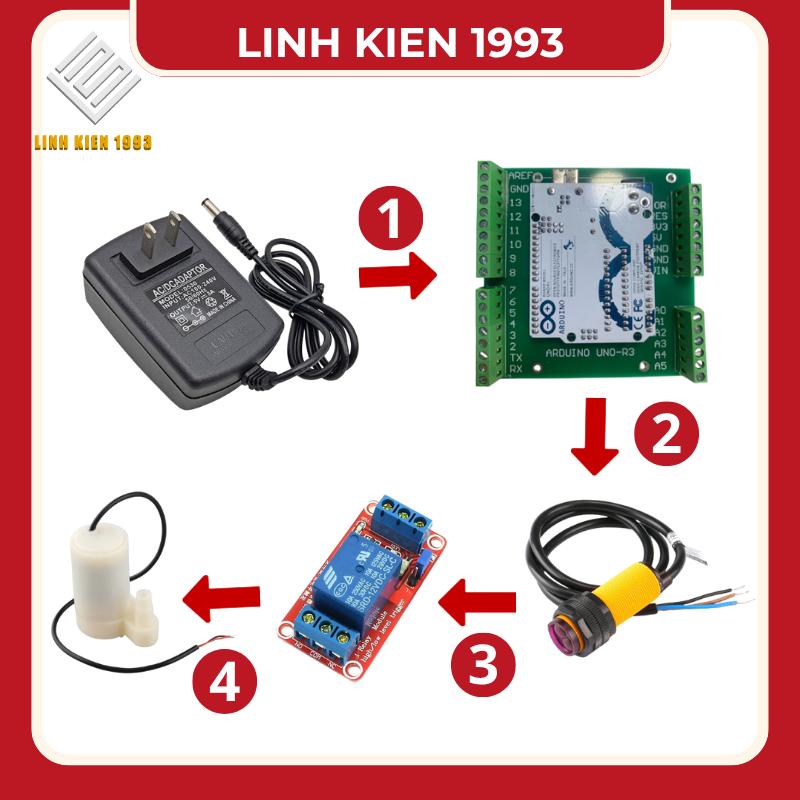

🔌 3. Sơ đồ khối nguyên lý

Cảm biến IR phát hiện tay → Arduino xử lý → kích relay → bật bơm → phun dung dịch → tay rút ra → relay tắt → bơm ngừng.

4. Nguyên lý hoạt động chi tiết

🔹 Bước 1: Cấp nguồn

• Khi cắm adapter 5V, Arduino và các module được cấp điện.

• Arduino khởi tạo các chân I/O:

  • Chân D2: đọc tín hiệu từ cảm biến IR.

  • Chân D7: xuất tín hiệu điều khiển relay.

• Mặc định, relay ở trạng thái OFF (bơm ngừng hoạt động).

🔹 Bước 2: Phát hiện bàn tay

• Cảm biến IR gồm LED phát hồng ngoại và photodiode thu tín hiệu phản xạ.

• Khi không có vật thể trước cảm biến → ánh sáng IR không phản xạ lại, đầu ra ở mức HIGH.

• Khi có bàn tay đưa vào gần → ánh sáng IR phản xạ ngược lại photodiode, đầu ra mức LOW.

Arduino liên tục đọc giá trị đầu vào từ cảm biến này.

🔹 Bước 3: Arduino xử lý tín hiệu

• Nếu Arduino phát hiện mức LOW (tay xuất hiện) → gửi tín hiệu HIGH ra chân D7 → kích hoạt relay ON.

• Nếu cảm biến không còn phát hiện tay → Arduino đưa tín hiệu LOW → tắt relay OFF.

🔹 Bước 4: Relay điều khiển bơm

• Khi relay được kích hoạt (ON), tiếp điểm relay đóng, cấp nguồn 5V cho máy bơm mini.

• Bơm hoạt động trong khoảng thời gian ngắn (ví dụ 1–2 giây), đẩy dung dịch rửa tay ra đầu phun.

• Khi bàn tay rời đi, Arduino ngắt relay, bơm dừng lại ngay lập tức.

🔹 Bước 5: Chu trình lặp lại

• Quá trình phát hiện – bơm – ngắt lặp lại liên tục.

• Arduino hoạt động 24/7, đảm bảo mạch hoạt động tự động, không cần chạm tay.

Ưu điểm của hệ thống

• Hoạt động hoàn toàn tự động, không cần chạm.

• Dễ lắp ráp, ứng dụng học STEM hoặc dự án IoT cơ bản.

• Tiết kiệm dung dịch rửa tay nhờ thời gian bơm được kiểm soát bằng mã Arduino.

• Có thể mở rộng:

  • Thêm LCD hiển thị trạng thái (ON/OFF).

  • Thêm cảm biến siêu âm đo khoảng cách chính xác hơn.

  • Tích hợp nguồn pin sạc để di động hơn.
