Mạch kiểm tra độ đục của nước hoạt động dựa trên nguyên lý quang học: cảm biến MJKDZ sử dụng ánh sáng để phát hiện các hạt lơ lửng trong nước, làm thay đổi độ truyền sáng. Arduino Uno đọc tín hiệu analog từ cảm biến để chuyển đổi thành giá trị độ đục. Giá trị này sau đó được xử lý, so sánh với ngưỡng cài đặt để đưa ra cảnh báo qua màn hình LCD 16x2 và còi buzzer 5V.
Nguyên lý hoạt động chi tiết

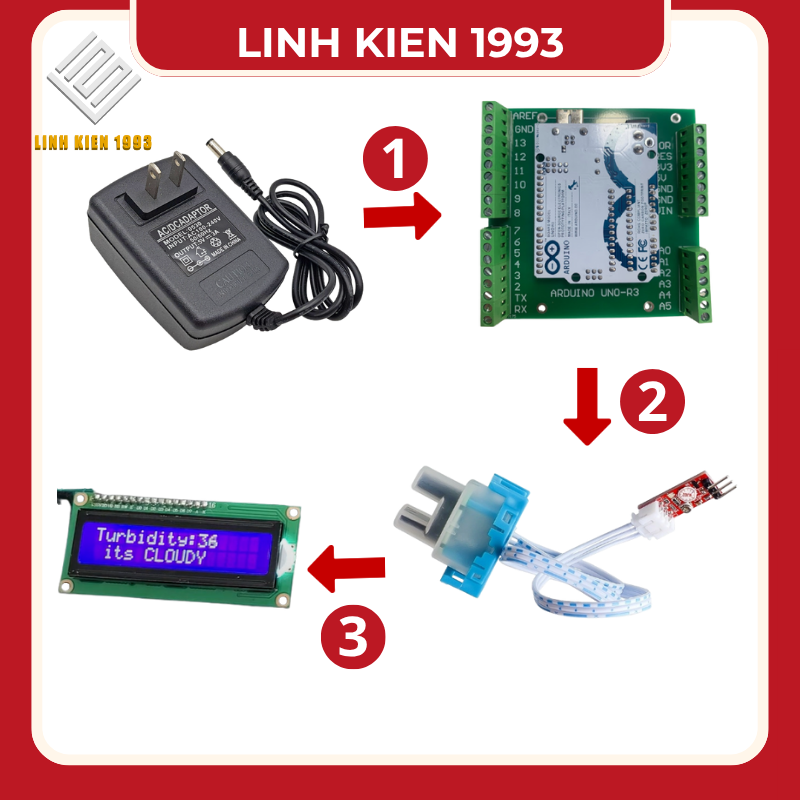

Cảm biến đo độ đục của nước → Arduino xử lý →

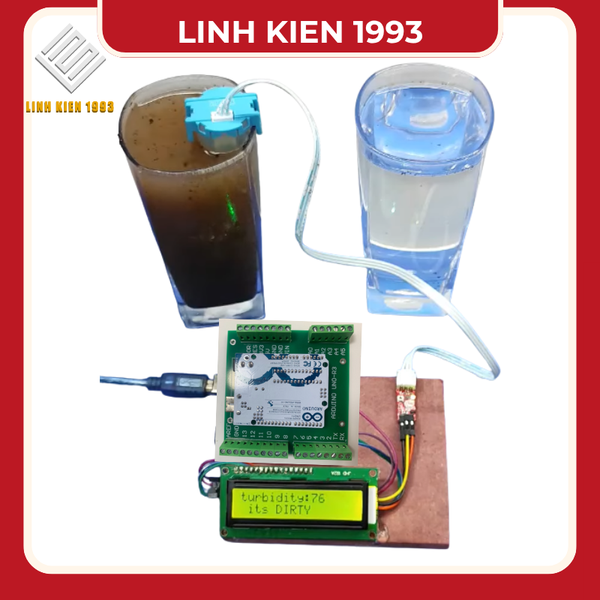

Trường hợp 1 : Nước không đục → Màn hình lcd sẽ hiển thị giá trị thấp → còi không kêu .
Trường hợp 2 : Nước đục → Màn hình lcd sẽ hiển thị giá trị cao → còi sẽ kêu báo động .
Đầu vào tín hiệu: Cảm biến MJKDZ đo độ đục bằng cách phát ra ánh sáng và đo cường độ ánh sáng đi qua nước. Nước càng đục, càng có nhiều hạt lơ lửng, thì cường độ ánh sáng truyền qua càng giảm.
Chuyển đổi tín hiệu: Cảm biến chuyển đổi cường độ ánh sáng thu được thành một tín hiệu điện áp analog. Giá trị điện áp này tỉ lệ nghịch với độ đục của nước (giá trị điện áp thấp hơn khi nước đục hơn).
Xử lý của Arduino Uno: Arduino Uno nhận tín hiệu analog từ cảm biến thông qua chân A0.
Chương trình lập trình sẵn trên Arduino sẽ đọc giá trị analog này.
Giá trị này được chuyển đổi thành một giá trị số tương ứng với độ đục của nước.
Hiển thị:
Giá trị độ đục được hiển thị lên màn hình LCD 16x2 theo thời gian thực.
Cảnh báo:
Chương trình sẽ so sánh giá trị độ đục hiện tại với một ngưỡng được cài đặt sẵn trong code.
Nếu độ đục vượt quá ngưỡng này, Arduino sẽ kích hoạt còi buzzer 5V để phát ra âm thanh cảnh báo, cho biết nước đã không còn trong sạch.
Nguồn cấp:
Nguồn điện adapter 5V cung cấp năng lượng cho toàn bộ mạch, bao gồm Arduino Uno, màn hình LCD và cảm biến.
Cảm biến có thể được cấp nguồn trực tiếp từ Arduino hoặc được điều khiển bằng chân digital để kéo dài tuổi thọ, tránh ăn mòn do cấp điện liên tục.
