Bo Điều Khiển Arduino UNO Tích Hợp Relay D3 Cổng LCD I2C Cảm Biến
Mô tả sản phẩm
Bo điều khiển Arduino UNO tích hợp Relay D3 là mạch điều khiển trung tâm được thiết kế dành cho các dự án Arduino, tự động hóa, IoT, STEM, hệ thống cảm biến và điều khiển thiết bị.
Bo mạch được thiết kế dạng tích hợp, đưa các chân điều khiển của Arduino UNO ra các cổng kết nối 3 chân 5V – GND – tín hiệu, giúp việc đấu nối cảm biến, module và thiết bị ngoại vi trở nên nhanh chóng, gọn gàng và hạn chế sai dây.
Trên bo có Relay điều khiển tại chân D3, phù hợp để lập trình đóng/ngắt các thiết bị như máy bơm, đèn, quạt, van điện và các tải phù hợp.
Ngoài ra, mạch được bố trí sẵn cổng LCD giao tiếp I2C, cổng cảm biến Analog và các cổng Digital mở rộng, rất thuận tiện cho việc xây dựng các mô hình Arduino thực hành và sản phẩm tự động hóa.

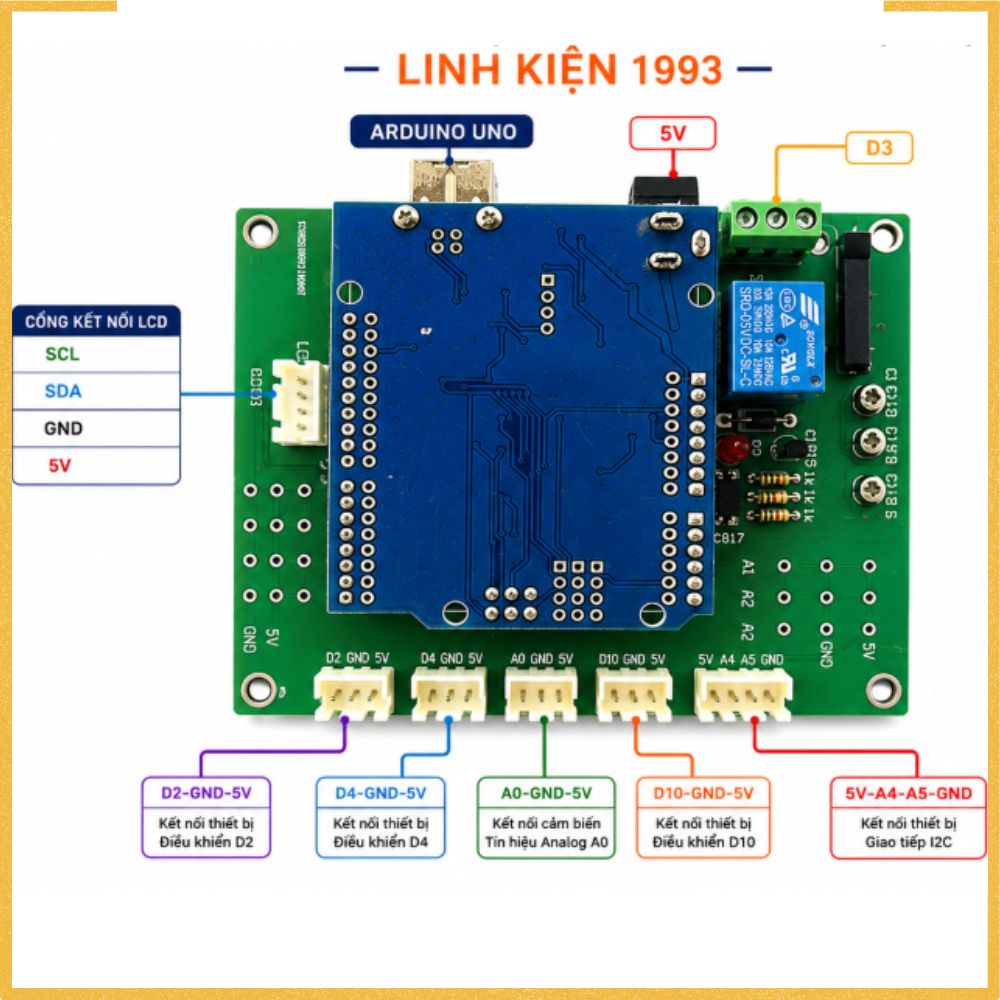

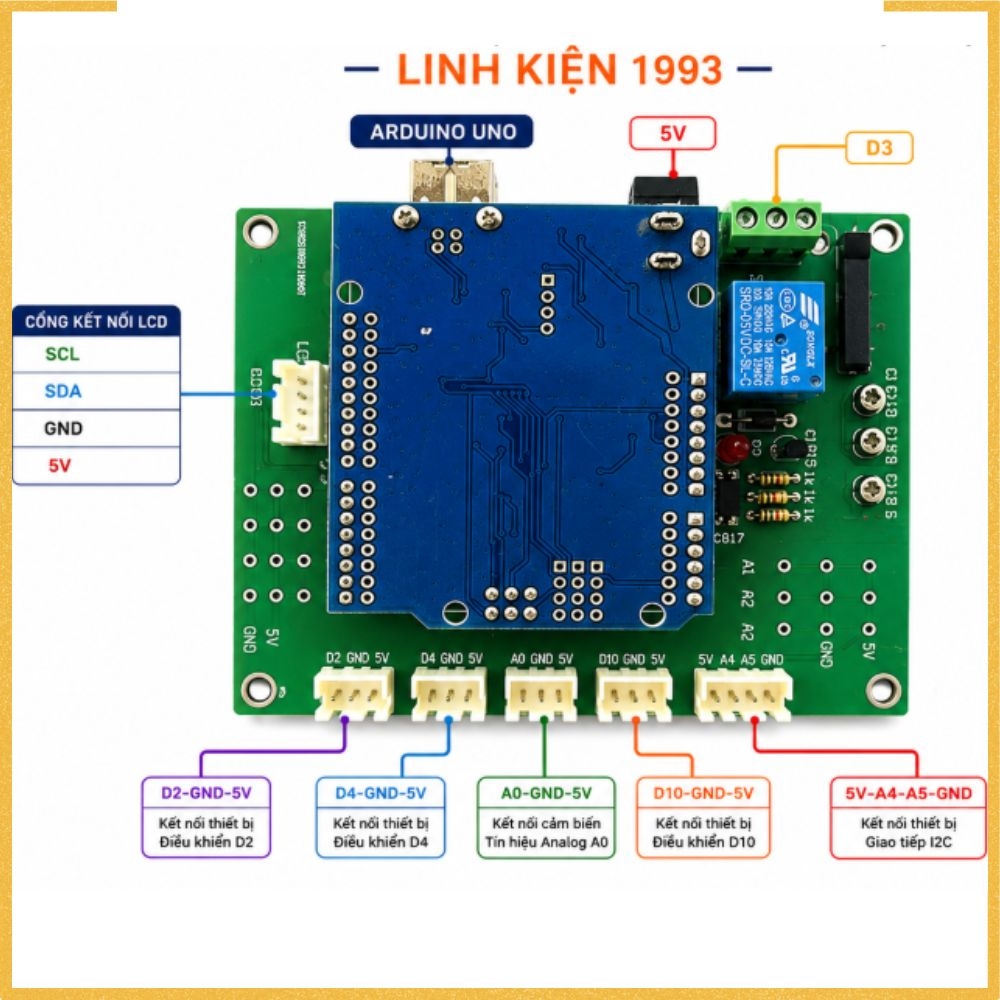

Các cổng kết nối trên bo
🔹 Cổng LCD I2C
Cổng LCD gồm:
- SCL – Clock giao tiếp I2C
- SDA – Data giao tiếp I2C
- GND – Mass
- 5V – Nguồn 5V
Dùng để kết nối nhanh với LCD I2C, giúp hiển thị thông số cảm biến, trạng thái thiết bị và thông báo hệ thống.
🔹 Cổng D2 – GND – 5V
Dùng kết nối các module hoặc thiết bị điều khiển sử dụng chân D2.
🔹 Cổng D4 – GND – 5V
Dùng mở rộng thiết bị điều khiển tại chân D4.
🔹 Cổng A0 – GND – 5V
Dành cho các cảm biến Analog, trong đó tín hiệu cảm biến được đưa vào chân A0.
🔹 Cổng D10 – GND – 5V
Dùng kết nối module hoặc thiết bị điều khiển sử dụng chân D10.
🔹 Cổng 5V – A4 – A5 – GND
Cổng giao tiếp mở rộng cho các thiết bị sử dụng giao tiếp I2C, trong đó:
- A4: SDA
- A5: SCL
- 5V: nguồn
- GND: mass
Relay điều khiển D3
Bo tích hợp Relay 1 kênh, điều khiển bằng chân D3 của Arduino UNO.
Có thể lập trình Arduino để relay đóng/ngắt theo:
- Giá trị cảm biến
- Thời gian cài đặt
- Nút nhấn
- Điều kiện chương trình
- Tín hiệu từ các module khác
Rất phù hợp với các hệ thống cần điều khiển bơm nước, đèn, quạt, van điện và thiết bị tự động.
Ưu điểm nổi bật
- Tích hợp Arduino UNO trên cùng hệ thống điều khiển.
- Có sẵn Relay điều khiển tại D3.
- Có cổng LCD I2C riêng.
- Có nhiều cổng 5V – GND – Signal dễ đấu nối.
- Hỗ trợ cảm biến Analog thông qua A0.
- Có các chân Digital mở rộng D2, D4, D10.
- Thiết kế gọn, dễ lắp ráp và bảo trì.
- Phù hợp học tập Arduino và phát triển sản phẩm thực tế.
- Giảm số lượng dây Dupont và module trung gian.
5 ứng dụng tiêu biểu
1. 🌱 Hệ thống tưới cây tự động
Kết nối cảm biến độ ẩm đất vào A0, Arduino đọc độ ẩm và điều khiển relay D3 để bật/tắt máy bơm.
2. 💧 Bộ điều khiển máy bơm nước
Dùng Arduino để lập trình thời gian hoặc điều kiện hoạt động của máy bơm thông qua relay.
3. 🏠 Mô hình nhà thông minh
Điều khiển đèn, quạt, bơm hoặc các thiết bị khác dựa trên cảm biến và chương trình Arduino.
4. 🌡️ Hệ thống giám sát cảm biến
Kết nối cảm biến Analog vào A0 và LCD I2C để hiển thị nhiệt độ, độ ẩm, ánh sáng hoặc các thông số đo được.
5. 🤖 Mô hình STEM – Arduino – IoT
Phù hợp làm bộ điều khiển trung tâm cho các mô hình giáo dục, robot, tự động hóa và các dự án IoT.
