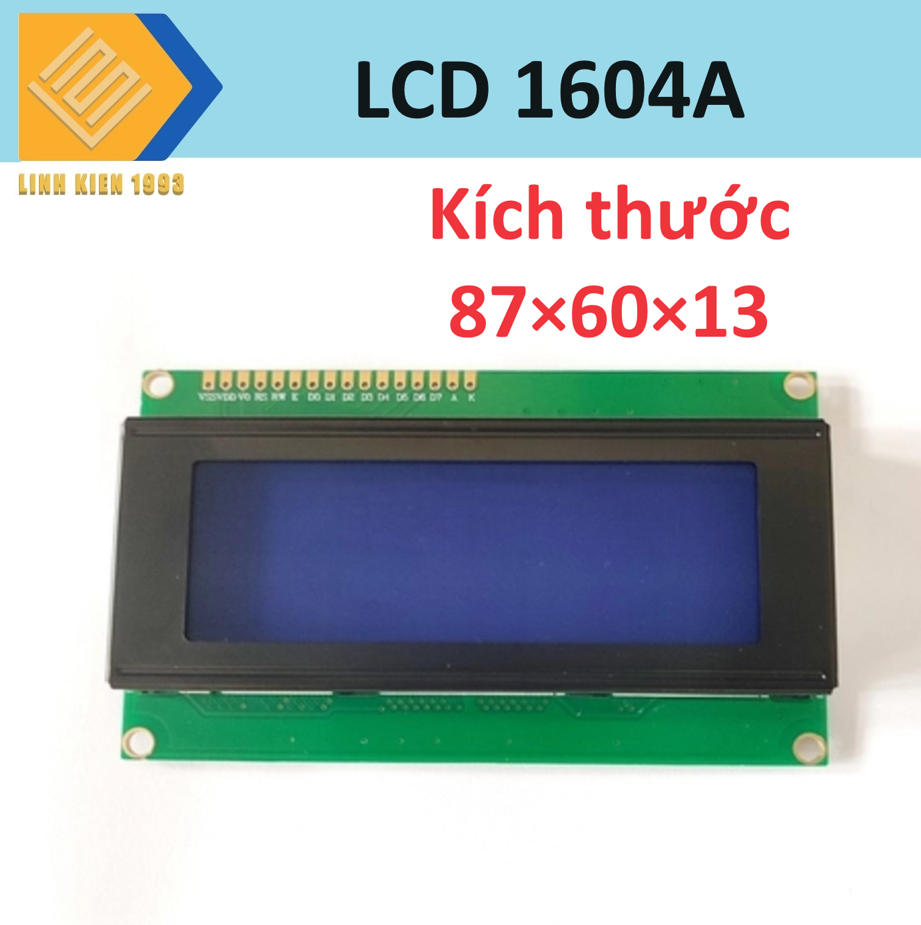

Thông số kỹ thuật
- Điện áp hoạt động: 5V
- Hiển thị tối đa 16 kí tự trên 4 dòng
- Chức năng các chân của LCD
+ Chân 1: (Vss) Chân nối đất cho LCD, khi thiết kế mạch ta nối chân này với GND của mạch điều khiển
+ Chân 2: VDD Là chân cấp nguồn cho LCD, khi thiết kế mạch ta nối chân này với VCC = 5V của mạch điều khiển
+ Chân 3: VEE là chân điều chỉnh độ tương phản của LCD.
+ Chân 4: RS Là chân chọn thanh ghi (Register select). Nối chân RS với logic “0” (GND) hoặc logic “1” (VCC) để chọn thanh ghi.
- Logic “0”: Bus DB0-DB7 sẽ nối với thanh ghi lệnh IR của LCD (ở chế độ “ghi” - write) hoặc nối với bộ đếm địa chỉ của LCD (ở chế độ “đọc” - read)
- Logic “1”: Bus DB0-DB7 sẽ nối với thanh ghi dữ liệu DR bên trong LCD.
+ Chân 5: R/W là chân chọn chế độ đọc/ghi (Read/Write). Nối chân R/W với logic “0” để LCD hoạt động ở chế độ ghi, hoặc nối với logic “1” để LCD ở chế độ đọc.
+ Chân 6: E Là chân cho phép (Enable). Sau khi các tín hiệu được đặt lên bus DB0-DB7, các lệnh chỉ được chấp nhận khi có 1 xung cho phép của chân E.
- Ở chế độ ghi: Dữ liệu ở bus sẽ được LCD chuyển vào(chấp nhận) thanh ghi bên trong nó khi phát hiện một xung (high-to-low transition) của tín hiệu chân E.
- Ở chế độ đọc: Dữ liệu sẽ được LCD xuất ra DB0-DB7 khi phát hiện cạnh lên (low-to-high transition) ở chân E và được LCD giữ ở bus đến khi nào chân E xuống mức thấp.
+ Chân 7 - 14: DB0 - DB7 - Tám đường của bus dữ liệu dùng để trao đổi thông tin với MPU. Có 2 chế độ sử dụng 8 đường bus này:
- Chế độ 8 bit: Dữ liệu được truyền trên cả 8 đường, với bit MSB là bit DB7.
- Chế độ 4 bit: Dữ liệu được truyền trên 4 đường từ DB4 tới DB7, bit MSB là DB7
+ Chân 15: Nguồn dương cho đèn nền
+ Chân 16: GND cho đèn nền
